Гаражные секционные ворота RSD02 PREMIUM COUNTRY B2

Ворота гаражные секционные подъемные RSD02 Premium Country B2 стилизованы алюминиевыми профилями с коваными элементами под старинные распашные ворота. В цвете Золотой дуб и Темный орех. Улучшенные показатели по безопасности в виде устройств от разрыва пружин, по сроку службы пружин 50 000 циклов , герметизации уплотнителем и теплоизоляции гаража PIR панелями. По настоящему теплые.

Заказать

Эксклюзивное оформление полотна ворот

Новая панель c гладкой поверхностью и четыре варианта облицовки полотна ворот алюминиевыми профилями – Premium Country.

Для проемов

Шириной 1100 1500 2000 2500 3000 4000 5000 6000 мм.

Высотой 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 мм.

Притолокой 150 200 250 300 350 400 450 500 550 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 мм.

Пристенки минимум 120 мм.

Безопасная конструкция ворот

Устройства защиты от разрыва пружин входят в базовую комплектацию.

Улучшенные характеристики торсионного механизма

Торсионные пружины проходят дробеструйную обработку, оцинковываются и окрашиваются антифрикционным ЛКМ. Рассчитаны на 50 000 циклов открывания-закрываниия вместо стандартных 25 000.

Улучшенная герметизация помещения

Новый нижний уплотнитель увеличенных размеров – UP18, лучше нивелирует неровности пола гаража.

Заполнение панели пенополиизоляциануратом (PIR)

PIR-наполнитель обладает повышенными теплоизоляционными и прочностыми характеристиками, а так же обеспечивает высокую огнестойкость панелей.

Соответствие ГОСТ

Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».

Как купить по цене производителя

Позвонить менеджеру
по тел. 8-909-010-38-61:
1.Сообщить ширину и высоту проема, высоту притолоки.
2. Оформить договор

ЦВЕТ ВОРОТ

ДИЗАЙН ВОРОТ

КОМПЛЕКТАЦИЯ

КОНСТРУКЦИЯ

РАЗМЕРЫ

ЗАМЕР ПРОЕМА

МОНТАЖ

ТИПЫ ПОДЪЕМА

Ворота секционные PREMIUM COUNTRY B2, алюминиевые ламели в цвете «золотой дуб» и «темный орех»

Варианты цвета окантовки и полотна

Окантовка в цвете под дерево Золотой дуб

Имитация дерева - цвет Золотой дуб

Окантовка в цвете под дерево Темный орех

Имитация дерева - цвет Темный орех

Тип цвета с внешней стороны PREMIUM COUNTRY

Панель секционных ворот в цвете под дерево Золотой дуб

Имитация дерева - цвет Золотой дуб

Панель секционных ворот в цвете под дерево Темный дуб

Имитация дерева - цвет Темный дуб

Дизайн панелей PREMIUM COUNTRY

Дизайн полотна ворот с внешней стороны : Доска

Структура полотна ворот с внешней стороны: Под дерево

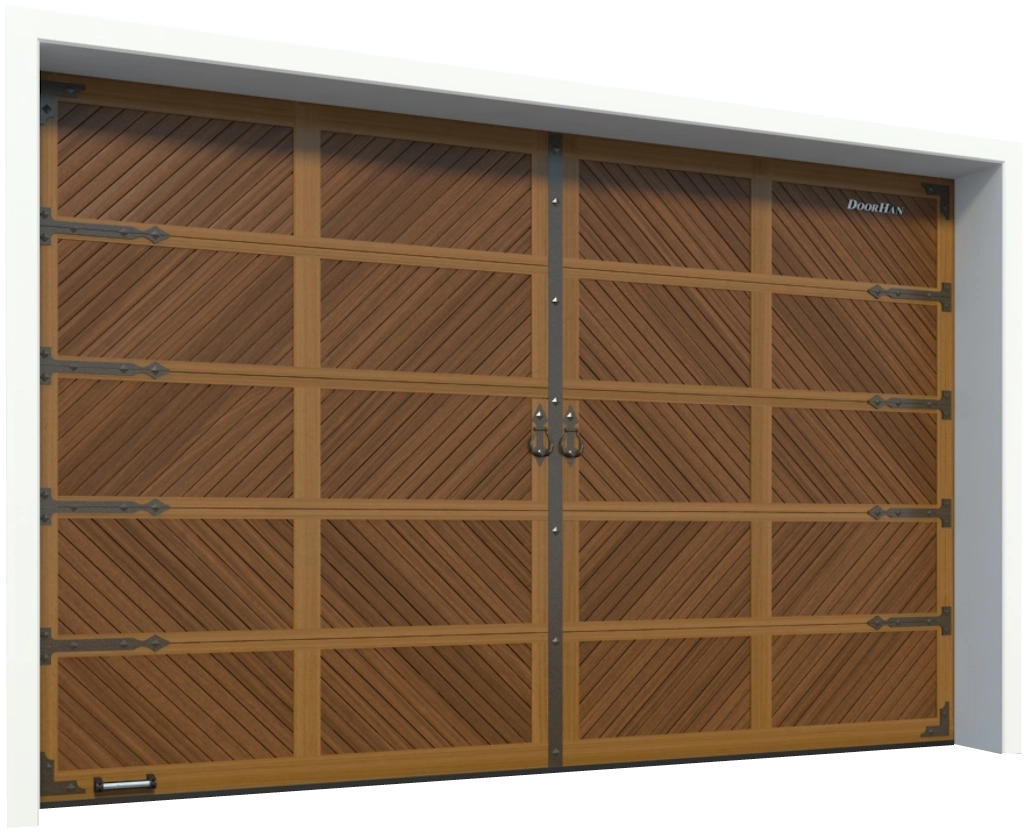

Дизайн секционных ворот PREMIUM PREMIUM COUNTRY

Ворота секционные PREMIUM COUNTRY B1

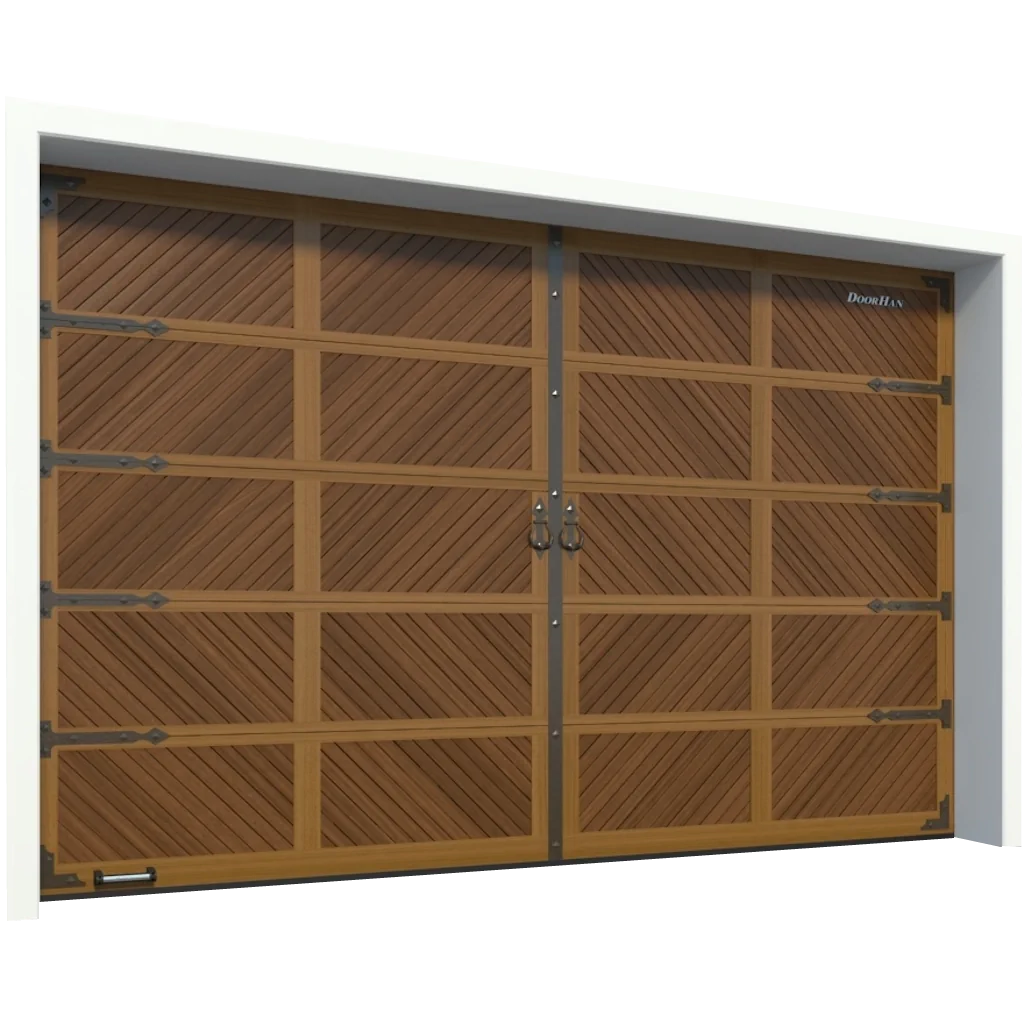

Ворота секционные PREMIUM COUNTRY B2

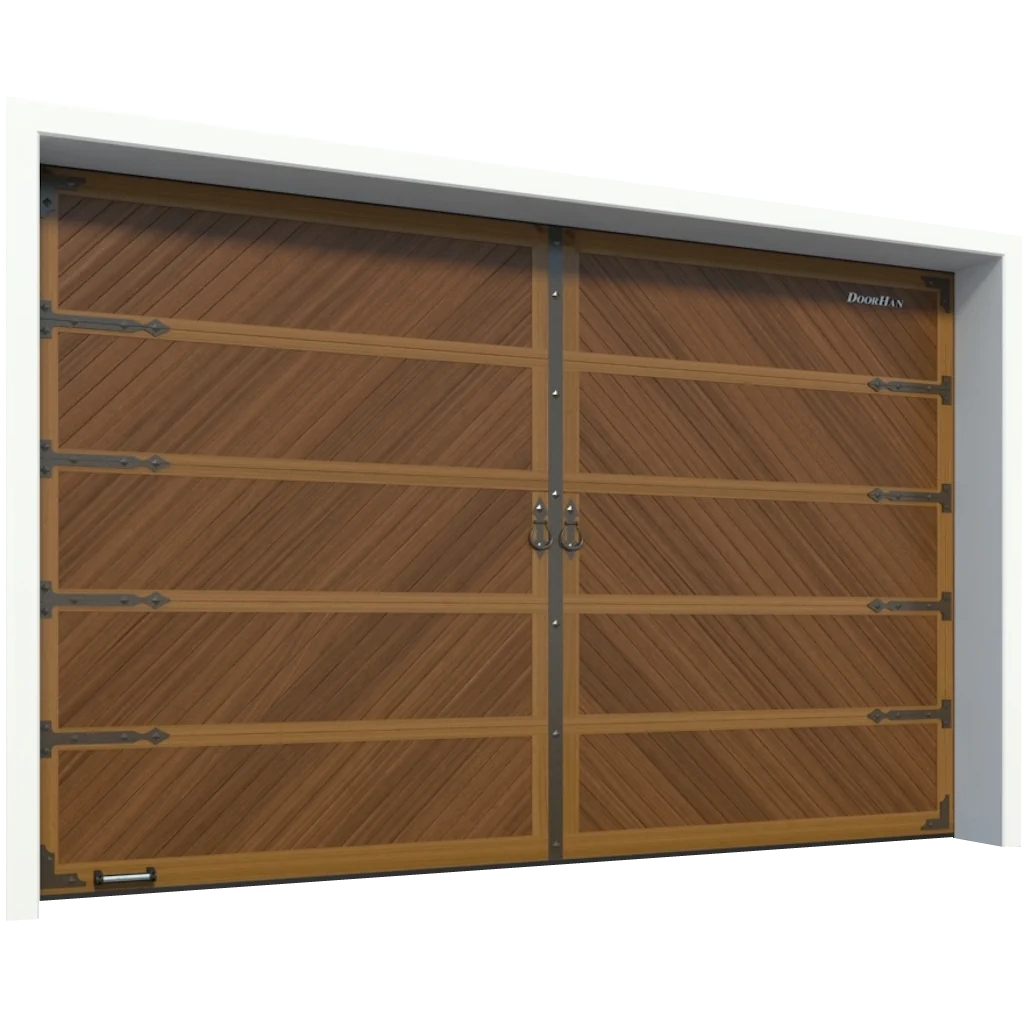

Ворота секционные PREMIUM COUNTRY B3

Ворота секционные PREMIUM COUNTRY B4

Стандартная комплектация секционных ворот PREMIUM COUNTRY

Ворота секционные PREMIUM COUNTRY

Полотно секционных ворот с PIR-наполнителем

Полотно из стальных сэндвич-панелей с PIR-наполнителем толщиной 40 мм с усилением под внутренние петли и боковые опоры

Горизонтальные и вертикальные направляющие

Направляющие и угловые стойки из оцинкованной стали толщиной 1,5–2 мм повышенной прочности, с перфорацией для монтажа

Устройство защиты от разрыва пружины блокирует вал, полотно ворот не упадет.

Торсионный механизм с ресурсом 50 000 циклов и более. Открывание и закрывание полотна ворот без усилий

Ручка для поднятия полотна ворот

Коробка с комплектом для монтажа

Механическая задвижка

Дополнительная комплектация

Автоматика открывания ворот потолочный привод

Потолочный привод, рейка для низкого и стандартного типа подъёма

Автоматика открывания ворот вальный привод

Вальный привод для стандартного, высокого, вертикального, наклонного подъёма

Ручной цепной привод для стандартного, высокого, вертикального, наклонного типа подъёма

Веревочный привод для ручного подъема ворот до 3,5 метров. Для низкого, стандартного, высокого, вертикального, наклонного типа подъёма.

Двух и четырех канальные пульты управления

Кодовая клавиатура для управления автоматикой ворот

Кодовая беспроводная клавиатура KEYPAD

Ключ-кнопка для управления автоматикой ворот

Ключ-кнопка KEYSWITCH_N

Фотоэлементы для безопасности закрывания ворот

Фото-элементы безопасности PHOTOCELL-N

Блок управления для открывания подъемных ворот от звонка с телефона

Блок управления воротами с сотового телефона GSM 4.0

Замок для закрывания/открывания полотна ворот

Механический замок позволяет блокировать полотно ворот в закрытом положении

Конструкция подъемных секционных ворот со стальными панелями PREMIUM

Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины
Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины
Верхний профиль
Горизонтальная направляющая
Боковая крышка
Угловая стойка
Вертикальная направляющая
Торсионная пружина
Опора с роликодержателем и роликом
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Нижний угловой кронштейн
Нижний уплотнитель
Ручка
Верхняя опора с роликодержателем и роликом

Таблица размеров секционных ворот PREMIUM COUNTRY

Наименование	Значение
Высота проема, мм	от 2 000 до 3 500
Ширина проема, мм	от 1 100 до 6 000
Притолока, мм	от 150
Пристенки, мм	от 120

Замер объекта

Профессиональный замер

При замере проёма монтажником, осуществляющим последующий монтаж ворот, оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.

Вызвать монтажника для замера проёма

Самостоятельный замер

Замер проема для секционных ворот PREMIUM COUNTRY

1. Для замера ширины, высоты проёма, притолоки, боковых пространств и глубины нужна рулетка вместе со строительным уровнем.

2. Все измерения выполняются внутри помещения.

3. Каждое измерение выполняется по трём линиям.

4. Измеряем высоту проёма H — от чистого пола до верхней точки проёма. Записываем наибольшее значение.

5. Измеряем ширину проёма B — справа налево по внутренней части. Записываем наибольшее значение.

6. Измеряем притолоку h — расстояние от верхней точки проёма до препятствия. Записываем наименьшее значение. Минимум 230 мм.

7. Измеряем боковые расстояния b1 / b2 — слева и справа до ближайшей преграды. Записываем наименьшее значение. Минимум 120 мм с каждого края.

8. Измеряем глубину помещения L, фиксируем наименьшее значение.

9. Перепад по высоте пола должен быть не более 10 мм по всей ширине ворот.

10. Монтажную плоскость притолоки и стен проверяем строительным уровнем.

11. Направляющие крепятся только на монолитное и прочное основание.

12. Если основание непрочное, проём нужно окантовать уголком или изготовить металлический проём из профильной трубы.

Открыть замерочный лист

Замерочный лист • Для печати • Нажмите для просмотра

Установка накладным монтажом секционных ворот PREMIUM COUNTRY

Установка ворот накладным монтажом на пристенки

Накладной монтаж (классический тип монтажа): установка на пристенки с внутренней стороны проема.

Накладной монтаж (классический тип монтажа): Вал с торсионным механизмом монтируется на притолоку с внутренней стороны проема.

Профессиональный монтаж

Стоимость полного цикла установки ворот зависит от проема.

Работы разделяются на следующие этапы:

1. Доставка до объекта

2. Подготовка(изготовление) проема, при необходимости, если нельзя установить в существующий проем.

3. Установка секционных ворот на существующий проем.

4. Монтаж автоматики

Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот, удалённости от г. Екатеринбург, от других особенностей проёма.

Узнать стоимость установки ворот

Для самостоятельной установки

PDF Инструкция по монтажу RSD02 PDF Инструкция по монтажу со стандартным и высоким типами подъема

Типы подъема секционных ворот PREMIUM COUNTRY

Низкий тип подъема, барабан спереди

Низкий подъем, барабан спереди.
h - высота притолоки ≥ 230 мм(≥ 260 мм под привод))

RSD02, низкий подъем, расчетные направляющие PDF RSD02, низкий подъем, расчетные направляющие, окантовка проема PDF RSD02, низкий подъем, расчетные направляющие, формирование проема PDF

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 мм под привод)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Стандартный подъем

Стандартный подъем.
При H(высоте проема) ≤ 3000 мм - h(высота притолоки) ≥ 350 мм
При H(высоте проема) более 3000 мм - h(высота притолоки) ≥ 420 мм

RSD02, стандартный подъем PDF RSD02, стандартный подъем, окантовка проема PDF RSD02, стандартный подъем, формирование проема PDF

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
n, мм Перекрытие проема в открытом положении	300

Стандартный наклонный подъем

Стандартный наклонный подъем.

h (высота притолоки) ≥ 500 мм

RSD02, стандартный наклонный подъем PDF RSD02, стандартный наклонный подъем, окантовка проема PDF RSD02, стандартный наклонный подъем, формирование проема PDF

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	больше 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α°
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем

Высокий подъем.
h (высота притолоки) ≥ 660 мм

RSD02, высокий подъем PDF RSD02, высокий подъем, окантовка проема PDF RSD02, высокий подъем, формирование проема PDF RSD02, высокий подъем с двойным изгибом направляющих PDF RSD02, высокий подъем с двойным изгибом направляющих, окантовка проема PDF RSD02, высокий подъем с двойным изгибом направляющих, формирование проема PDF

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Высокий наклонный подъем

Наклонный высокий подъем.
h (высота притолоки) ≥ 660 мм

RSD02, высокий наклонный подъем PDF RSD02, высокий наклонный подъем, окантовка проема PDF RSD02, высокий наклонный подъем, формирование проема PDF

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α°
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Вертикальный подъем

Вертикальный подъем.
h (высота притолоки) ≥ Н(высота проема) + 500 мм

RSD02, вертикальный подъем PDF RSD02, вертикальный подъем, окантовка проема PDF RSD02, вертикальный подъем, формирование проема PDF

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300
