Ворота гаражные секционные RSD 02 PREMIUM HI-TECH B2

Ворота гаражные RSD02 Premium Hi-Tech B2 подъемные секционные с декоративными молдингами. Открывание автоматикой с пульта или сотового, открывание вручную. Улучшена теплоизоляция, безопасность, срок службы пружин. По настоящему теплые, для всех климатических зон, соответствуют ГОСТ 31174-2017. Замер, изготовление по вашим размерам, доставка, установка под ключ. Экономия. Гарантия.

Заказать

Эксклюзивное оформление полотна ворот

Новая панель c гладкой поверхностью и четыре варианта облицовки полотна ворот алюминиевыми профилями – Premium Hi-Tech.

Для проемов

Шириной 1100 1500 2000 2500 3000 4000 5000 6000 мм.

Высотой 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 мм.

Притолокой 150 200 250 300 350 400 450 500 550 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 мм.

Пристенки минимум 120 мм.

Безопасная конструкция ворот

Устройства защиты от разрыва пружин входят в базовую комплектацию.

Улучшенные характеристики торсионного механизма

Торсионные пружины проходят дробеструйную обработку, оцинковываются и окрашиваются антифрикционным ЛКМ. Рассчитаны на 50 000 циклов открывания-закрываниия вместо стандартных 25 000.

Улучшенная герметизация помещения

Новый нижний уплотнитель увеличенных размеров – UP18, лучше нивелирует неровности пола гаража.

Заполнение панели пенополиизоляциануратом (PIR)

PIR-наполнитель обладает повышенными теплоизоляционными и прочностыми характеристиками, а так же обеспечивает высокую огнестойкость панелей.

Соответствие ГОСТ

Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».

Как купить по цене производителя

Позвонить менеджеру
по тел. 8-909-010-38-61:
1.Сообщить ширину и высоту проема, высоту притолоки.
2. Оформить договор

УПАКОВКА
ПАСПОРТА И СЕРТИФИКАТЫ

Алюминиевые молдинги

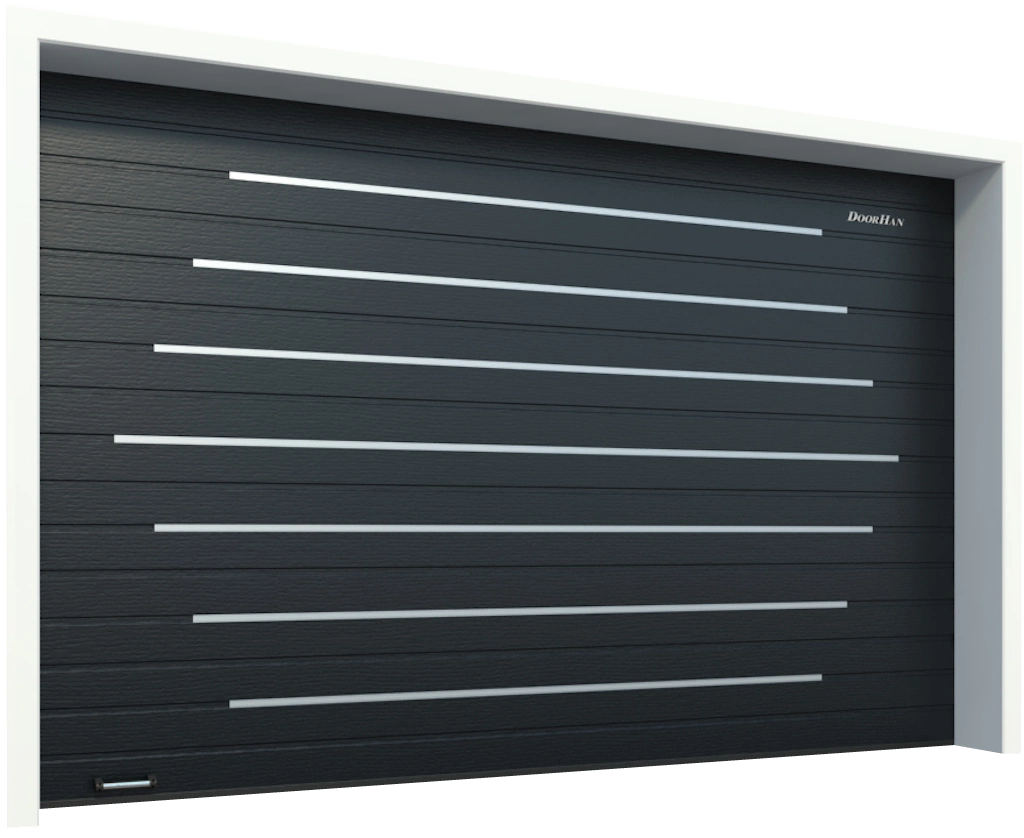

Premium Hi-Tech B2

Дизайн гаражных подъемных ворот с алюминиевыми молдингами Premium Hi-Tech B2

Premium Hi-Tech B2 выпускается в цвете панелей по RAL-карте: 1014, 3000, 3005, 5005, 6005, 7004, 7016, 8017, 9003, 9006; «золотой дуб», «венге»)

Цвет ворот

RAL 9003 белый

Ral 9006 серебро

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий цвет

RAL 7016 антрацит

RAL 3000 красный цвет

RAL 3005 бордовый

RAL 8017 коричневый

Золотой дуб (с наценкой)

Цвет Венге (с наценкой)

Любой цвет по каталогу RAL( с наценкой)

Другие варианты дизайна ворот

Premium Hi-Tech B1

Дизайн гаражных ворот с алюминиевыми молдингами Premium Hi-Tech B1

Premium Hi-Tech B3

Дизайн секционных гаражных ворот с алюминиевыми молдингами Premium Hi-Tech B3

Premium Hi-Tech B4

Дизайн Premium Hi-Tech B4 секционных подъемных гаражных ворот с алюминиевыми молдингами

Дизайн панелей

Premium Exclusive – гладкая с полосой сверху (внешняя сторона панели)

Горизонтальная полоса (внутренняя сторона панели)

Тип поверхности

Тип внешней поверхности 'Гладкая'

Тип внутренней поверхности

Комплектация

Полотно из сэндвич-панелей 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.

Торсионный механизм на 50 000 циклов. Пружинами обеспечивается легкое ручное открывание.

Новая ручка эргономичной формы выступает декоративным дополнением к дизайнерскому полотну ворот.

Защита от обрыва торсионного механизма при разрыве, останавливает вал, предотвращая падение полотна

Толщина стальных направляющих 1,5-2 мм, в том числе толщина угловых стоек.

Упаковка с комплектацией к воротам

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Опции к основной комплектации

Защита от разрыва троса.

Внешний расцепитель LOCK

Комплект привода SECTIONAL-800PRO

Фотоэлементы PHOTOCELL-N.

Блок управления GSM 4.0, управление с сотового

Двухцветный светофор TRAFFICLIGHT-LED

Приемник WI-FI smartcontrol-2

Пульт 4-канальный Transmitter 4-color

Пульт 2-канальный Transmitter 2-pro

Дополнительный внешний контур уплотнения обеспечивает наилучшую герметизацию

Механический замок запирает полотно ворот изнутри и снаружи помещения.

Конструкция

Конструкция гаражных секционных ворот RSD02 PREMIUM

1. Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины
2. Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины
3. Верхний профиль
4. Горизонтальная направляющая
5. Боковая крышка
6. Угловая стойка
7. Вертикальная направляющая
8. Торсионная пружина
9. Опора с роликодержателем и роликом
10. Верхний уплотнитель
11. Петля
12. Полотно ворот из сэндвич-панелей
13. Нижний угловой кронштейн
14. Нижний уплотнитель
15. Нижний профиль
16. Ручка

Замер объекта

Профессиональный замер

При замере проёма монтажником, осуществляющим последующий монтаж ворот оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.

Вызвать монтажника для замера проёма

Самостоятельный замер

Замер проема для гаражных подъемных ворот RSD02 PREMIUM

1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

2.Для определения высоты проема замеряем H по трем линиям от пола до верха проема, записываем большее расстояние;

3. Для определения ширины проема B замеряем проем от правого до левого края проема по трем линиям, записываем большее расстояние;

4.Для определения величины притолоки h замеряем от верха проема до ближайшего препятствия по трем линиям, записываем меньшее значение;

5. Боковые расстояния должны быть не менее 120 мм, замеряем значения b1/ b2 до ближайшего препятствия;

6. Измеряем глубину помещения L .

9. Уровень пола не должен меняться более чем на десять миллиметров по ширинe ворот. Проем необходимо построить прямоугольным из монолитных и прочных материалов , либо сделать окантовку уголком, либо сформировать проем профильной трубой.

Монтаж

Накладной монтаж

Установка секционных ворот на проем, накладным монтажом

Профессиональный монтаж

Стоимость полного цикла установки ворот указана в процентах от общей стоимости монтажа.
Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот, удаленности от г. Екатеринбург, от других особенностей проёма.

Узнать стоимость монтажа

Стоимость доставки секционных ворот

Стоимость подготовки проёма

Стоимость монтажа автоматики

Стоимость монтажа секционных ворот

Для самостоятельного монтажа

PDF Инструкция по монтажу RSD02

PDF Инструкция по монтажу и эксплуатации RSD02

Упаковка в картон	Характеристики упаковки
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	упаковка щита — от 500 до 800
Высота, мм	упаковка щита — от 200 до 400
Длина, мм	упаковка щита — от 2 100 до 6 100
Вес брутто, кг	до 200
Количество в упаковке	упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией.

Паспорта и сертификаты

Сертификат соответствия «Ворота для зданий и сооружений»

Технологические преимущества

Жесткая конструкция полотна ворот

Жесткая конструкция

Уплотнитель Энергофлекс защищает от продувания

Защита от продувания

Износостойкие ролики с поверхностью из нейлона

Износостойкие ролики

Нижний уплотнитель устойчив к холоду

Морозостойкий нижний уплотнитель

Торсионная пружина

Прочный пружинный механизм RSD02

Стойкая к царапинам покраска полотна

Стойкая к царапинам поверхность

Типы подъёма секционных ворот

ВЫСОКИЙ НАКЛОННЫЙ
ВЕРТИКАЛЬНЫЙ

Чертежи: низкий подъём секционных ворот

Конструктивные решения: низкий подъём, барабан спереди

Низкий подъем секционных гаражных ворот с валом спереди

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Конструктивные решения:низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

Низкий подъем секционных гаражных ворот с валом спереди со стандартными направляющими RKTN

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без потолочно привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500

Конструктивные решения:низкий подъем, барабан сзади

Низкий подъем секционных подъемных гаражных ворот с валом cзади

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Чертежи: стандартный подъём секционных ворот

RSD02, стандартный подъем PDF RSD02, стандартный подъем, окантовка проема PDF RSD02, стандартный подъем, формирование проема PDF

Конструктивные решения: стандартный подъем

Стандартный подъем секционных подъемных гаражных ворот

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
n, мм Перекрытие проема в открытом положении	300

Чертежи: стандартный наклонный подъём секционных ворот

RSD02, стандартный наклонный подъем PDF RSD02, стандартный наклонный подъем, окантовка проема PDF RSD02, стандартный наклонный подъем, формирование проема PDF

Конструктивные решения: стандартный наклонный подъем

Стандартный наклонный подъем секционных гаражных ворот

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Чертежи: высокий подъём секционных ворот

RSD02, высокий подъем PDF RSD02, высокий подъем, окантовка проема PDF RSD02, высокий подъем, формирование проема PDF RSD02, высокий подъем с двойным изгибом направляющих PDF RSD02, высокий подъем с двойным изгибом направляющих, окантовка проема PDF RSD02, высокий подъем с двойным изгибом направляющих, формирование проема PDF

Конструктивные решения: высокий подъем

Высокий подъем полотна секционных гаражных ворот

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Чертежи: высокий наклонный подъём секционных ворот

RSD02, высокий наклонный подъем PDF RSD02, высокий наклонный подъем, окантовка проема PDF RSD02, высокий наклонный подъем, формирование проема PDF

Конструктивные решения: высокий наклонный подъем

Высокий наклонный подъем полотна секционных гаражных ворот

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Чертежи: вертикальный подъём секционных ворот

RSD02, вертикальный подъем PDF RSD02, вертикальный подъем, окантовка проема PDF RSD02, вертикальный подъем, формирование проема PDF

Конструктивные решения: вертикальный подъем

Вертикальный подъем полотна секционных гаражных ворот

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300
