Гаражные секционные ворота из алюминиевых панелей RSD02 LUX с октагональным валом белого цвета

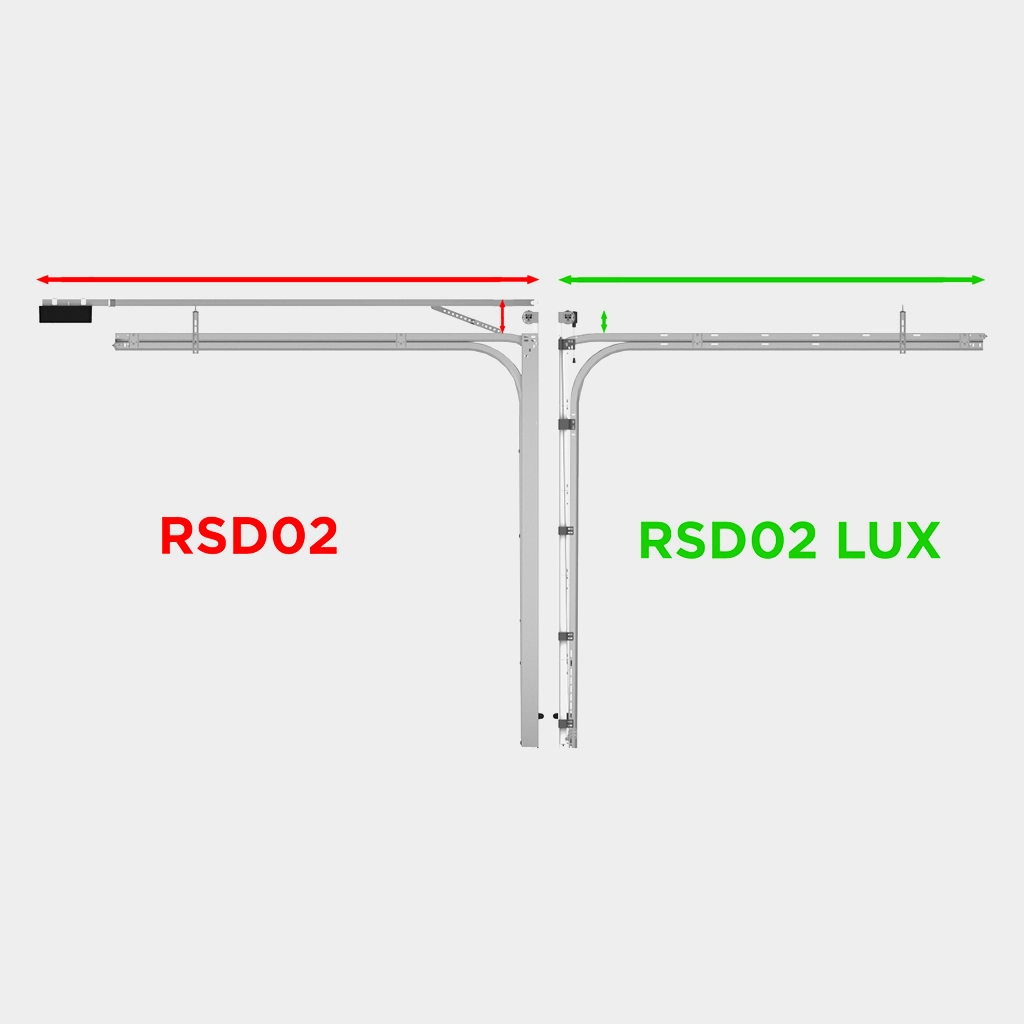

Секционные ворота RSD02LUX представляют собой модификацию хорошо зарекомендовавших себя ворот RSD01LUX с одной отличительной особенностью — балансировочным механизмом и экономичным автоматическим приводом, размещенными внутри вала, что позволяет сэкономить пространство в гараже. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже.
ЗаказатьЦвет и дизайн ворот
Цвет RAL 9003 белый с внешней стороны ворот
Панель в цвете RAL 9003 белый
Цвет RAL 9003 белый с внутренней стороны помещения
Дизайн поверхности ворот
Дизайн-доска(наружная сторона панели)
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности ворот
Тип внешней поверхности 'под дерево'
Тип внутренней поверхности 'стукко'
Второй вариант цвета
Цвет RAL 8017 коричневый внешней стороны
Панель в цвете RAL 8017 коричневый
Цвет RAL 9003 белый внутренней стороны помещения
Таблица размеров
| Наименование | Значение |
|---|---|
| Высота проема, мм | от 1 800 до 3 000 |
| Ширина проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 180 |
| Пристенки, мм | от 100 |
Комплектация

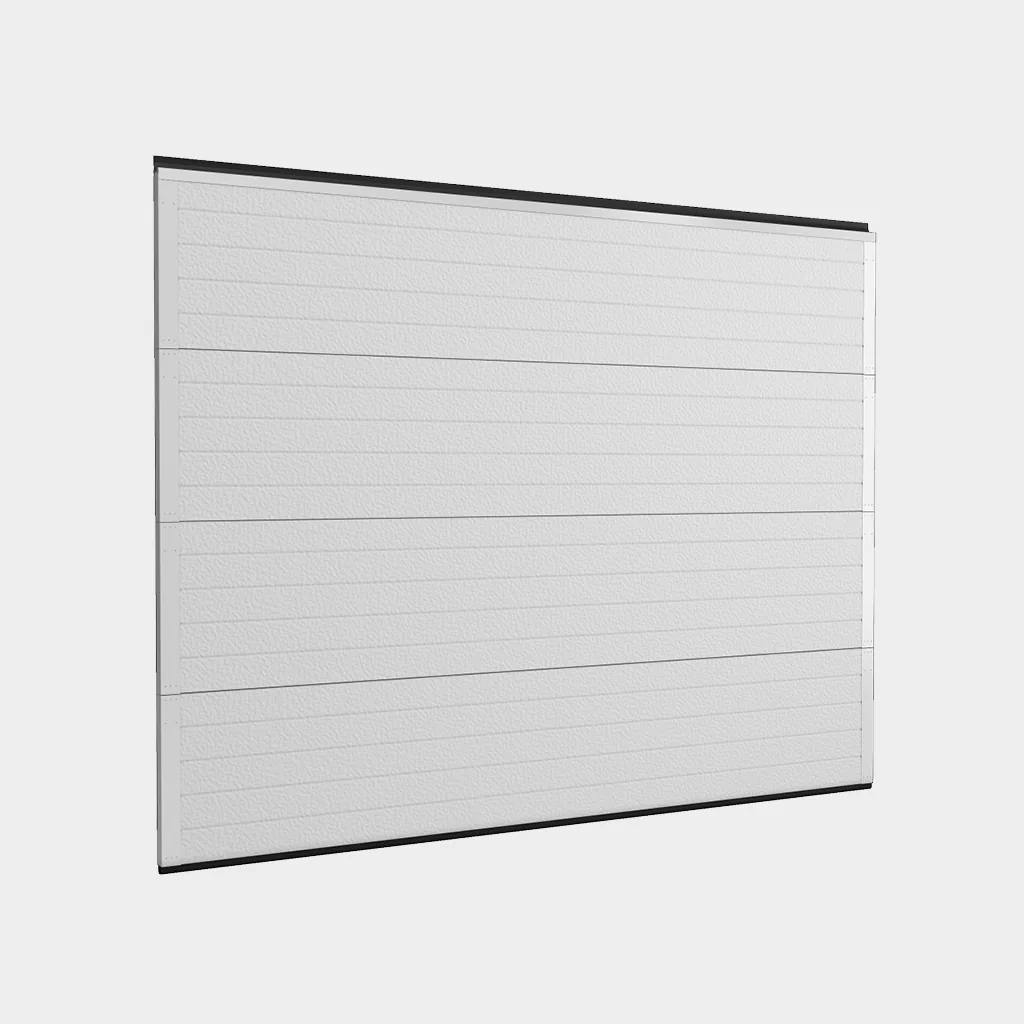

Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с усилением под петли и опоры.

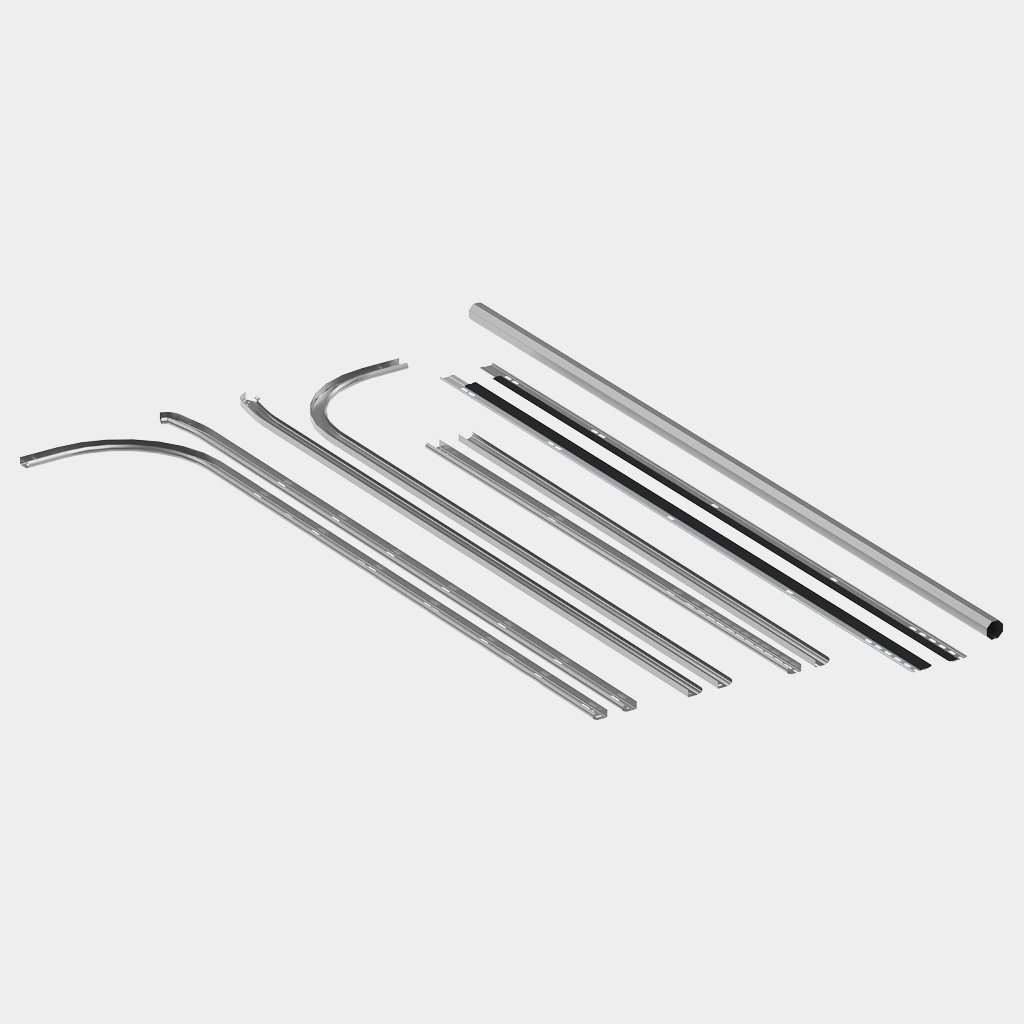

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.

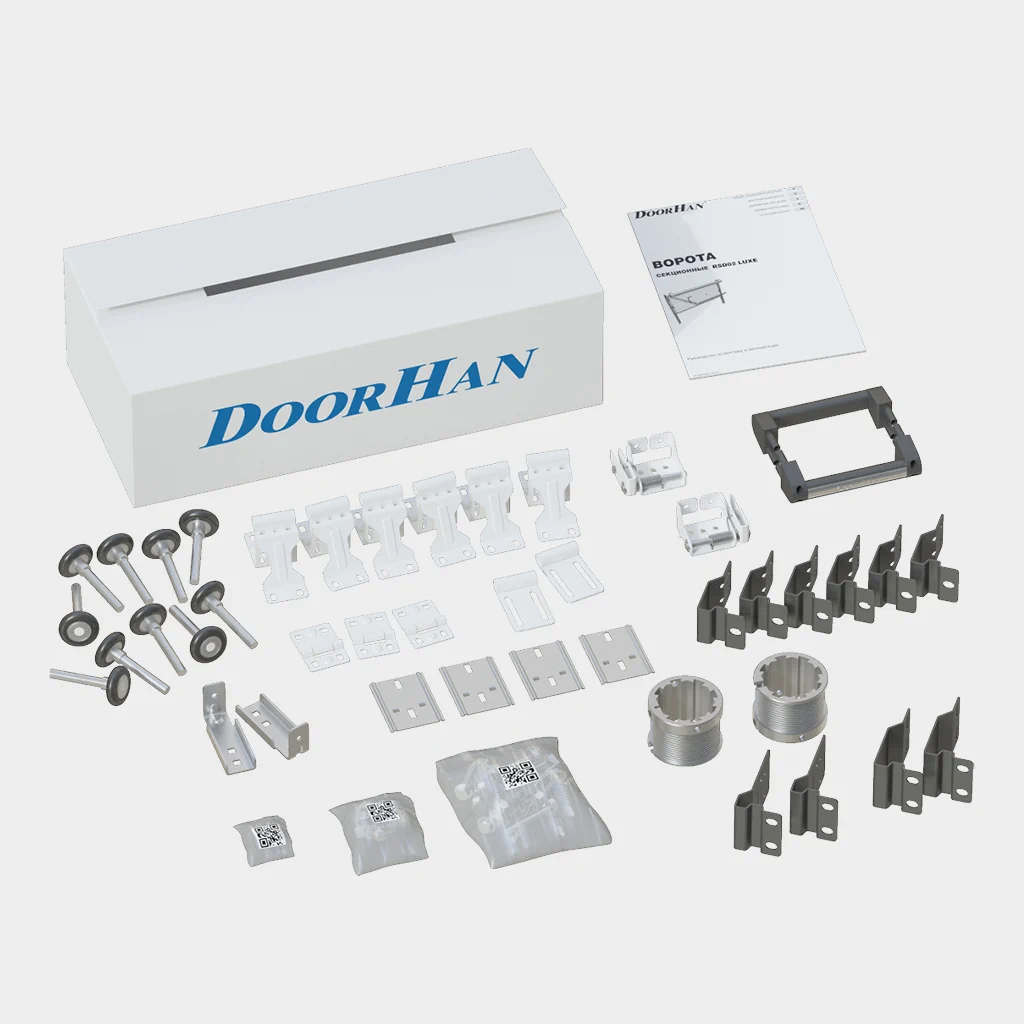

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.
Дополнительная комплектация
Механическая задвижка (арт. R25135) позволяет запирать ворота изнутри помещения. Отличается надежностью.
Механический замок блокирует полотно ворот в закрытом положении — как изнутри помещения, так и с улицы.
Дополнительный внешний контур уплотнения лучше герметизирует проем, препятствуя проникновению холода.
Конструкция

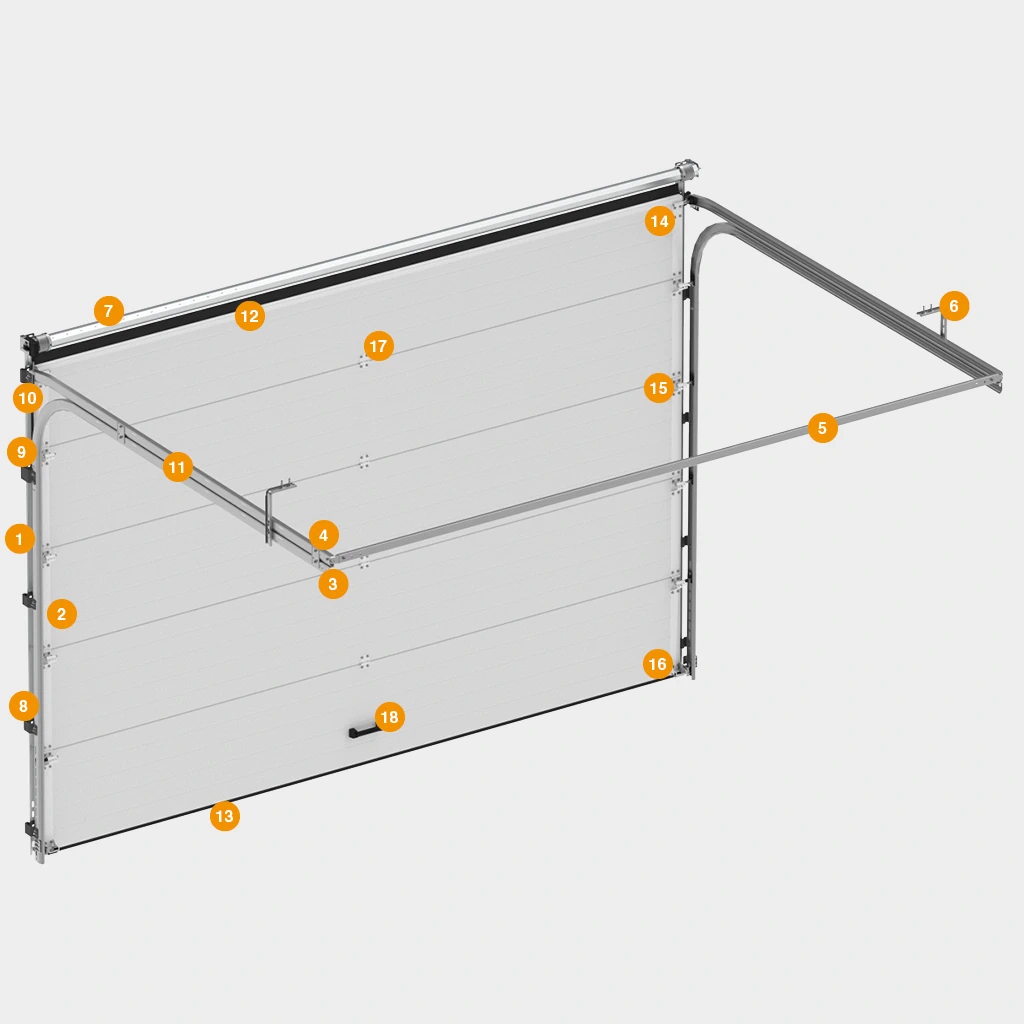

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку

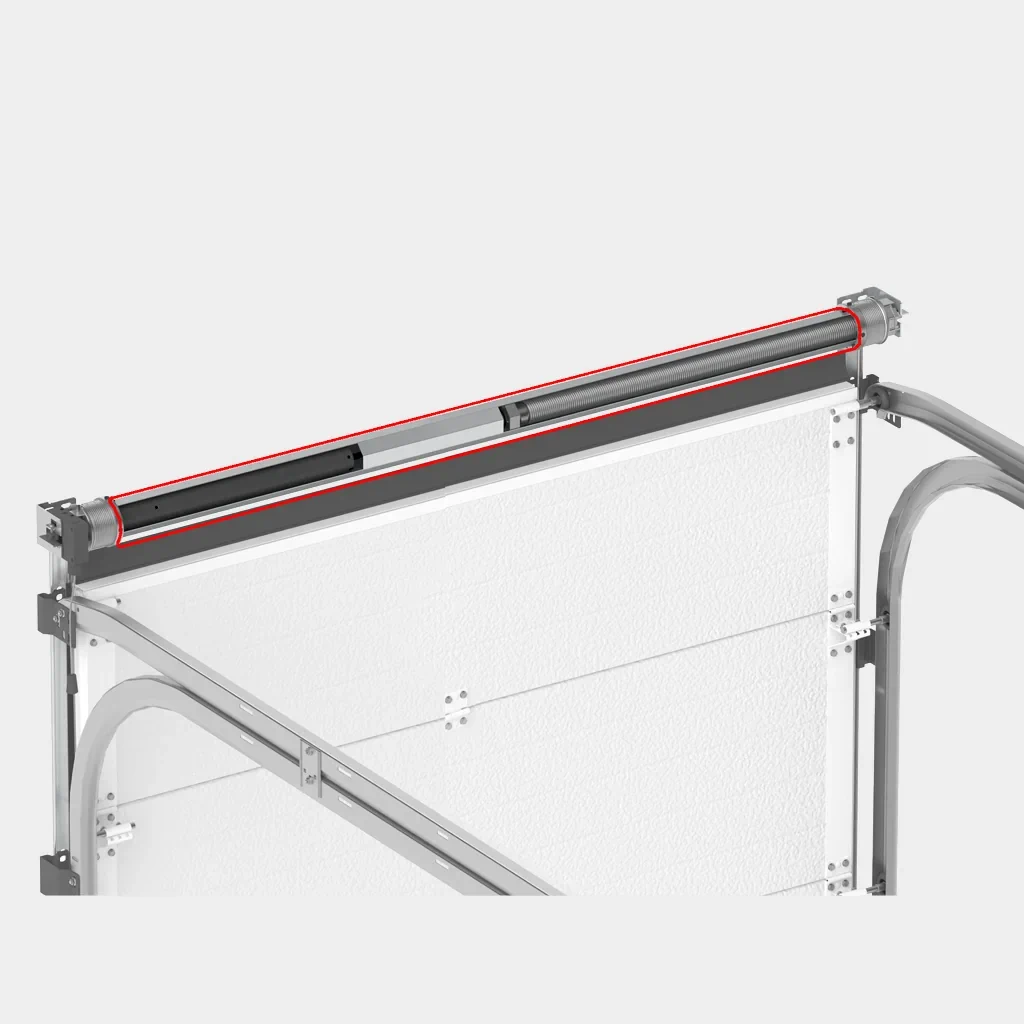

7. Система уравновешивания полотна на базе октагонального вала
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)зависит от размера ворот | 1,13 (А) |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 |
| Вес полотна ворот, кг/м²,зависит от типоразмера панелей | 6 |
Замер объекта
Профессиональный замер
При замере проёма монтажником, осуществляющим последующий монтаж ворот оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.
Самостоятельный замер

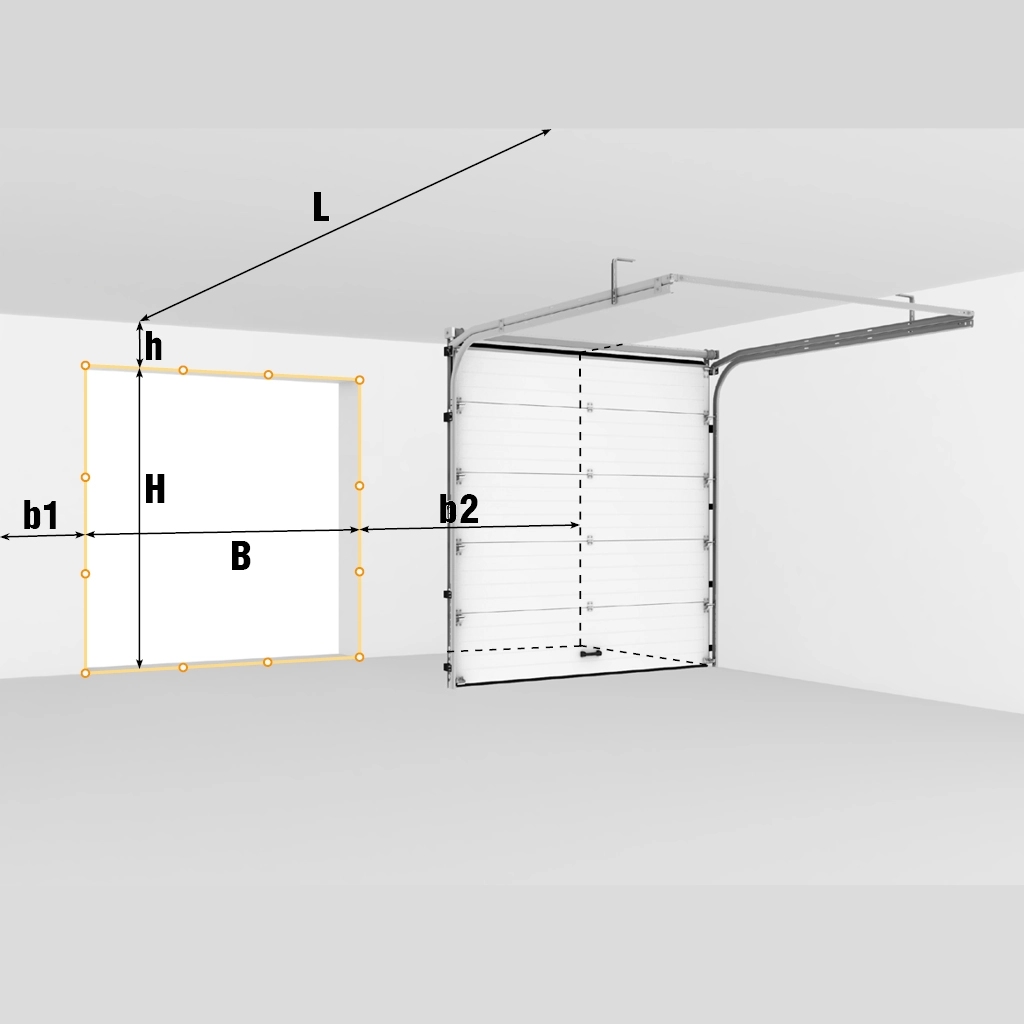

1. Для измерения ширины и высоты проема, притолоки и боковых пристенков, глубины помещения понадобится рулетка. Измеряются расстояния только внутри помещения. Измерение всех расстояний проводим по 3 линиям.
2.H — высоту измеряем внутри проема от пола до верха.;
3. B — ширину проема измеряем(расстояние от левого до правого края проема);
4.h — величину притолоки измеряем от верха проема до ближайшего препятствия, минимальная величина для монтажа ворот 100 мм;
5. b1/ b2 — боковые расстояния слева и справа измеряем до ближайшего препятствия, они нужны для монтажа направляющих, минимальное расстояние 100 мм.;
6.L — Измеряем глубину.
7. Измерив ширину и высоту записываем большую величину.
8. Измерив ширину притолоки, боковых пространств слева и справа, глубины помещения запишем меньшую величину.
9. По ширине проема разница в высоте пола должна быть менее 10 мм. Проверяем строительным уровнем выдержку монтажной плоскости и выравниваем на притолоке и боковых пристенках. Требуется окантовка проема уголком для монтажа секционных ворот или изготовление проема из металлоизделий, без этих работ допускается монтаж ворот на прочное и монолитное основание.
Монтаж

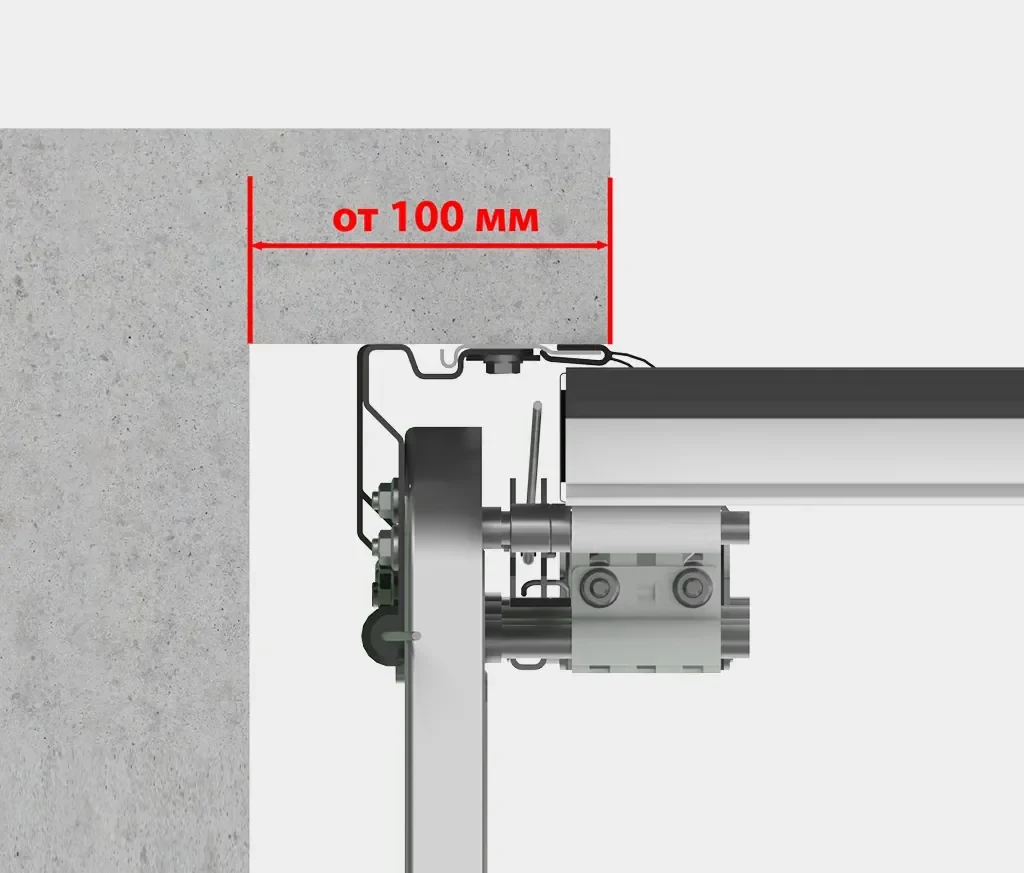

Накладной монтаж
Профессиональный монтаж
Стоимость полного цикла установки ворот указана в процентах от общей стоимости монтажа.
Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот, удаленности от г. Екатеринбург, от других особенностей проёма.
Стоимость доставки секционных ворот
Стоимость подготовки проёма
Стоимость монтажа автоматики
Стоимость монтажа секционных ворот
Для самостоятельного монтажа
Чертежи: низкий подъём секционных ворот
Конструктивные решения: низкий подъём, барабан спереди
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 180 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 116 |
| A1, мм Высота вертикальной направляющей | H - 489 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | 2 514 — при высоте проема до 2 200; 2 814 — при высоте проема до 2 500; 3 064 — при высоте проема до 2 750 |
| S, мм Минимальное боковое пространство | 100 |
| n, мм Перекрытие проема в открытом положении | 150 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Технологические преимущества
Жесткая конструкция
Защита от продувания
Износостойкие ролики
Морозостойкий нижний уплотнитель
