Цвет и дизайн ворот
RAL 9003 белый
Панель ворот в белом цвете RAL9003
Тип поверхности ворот
Тип внешней поверхности 'под дерево'
Тип внутренней поверхности 'стукко'
Другие варианты цвета
RAL 8017 коричневый
Панель ворот в коричневом цвете
Таблица размеров
Наименование | Значение |
---|---|
Высота проема, мм | 2 000 - 2 750 |
Ширина проема, мм | 2 000 - 3 000 |

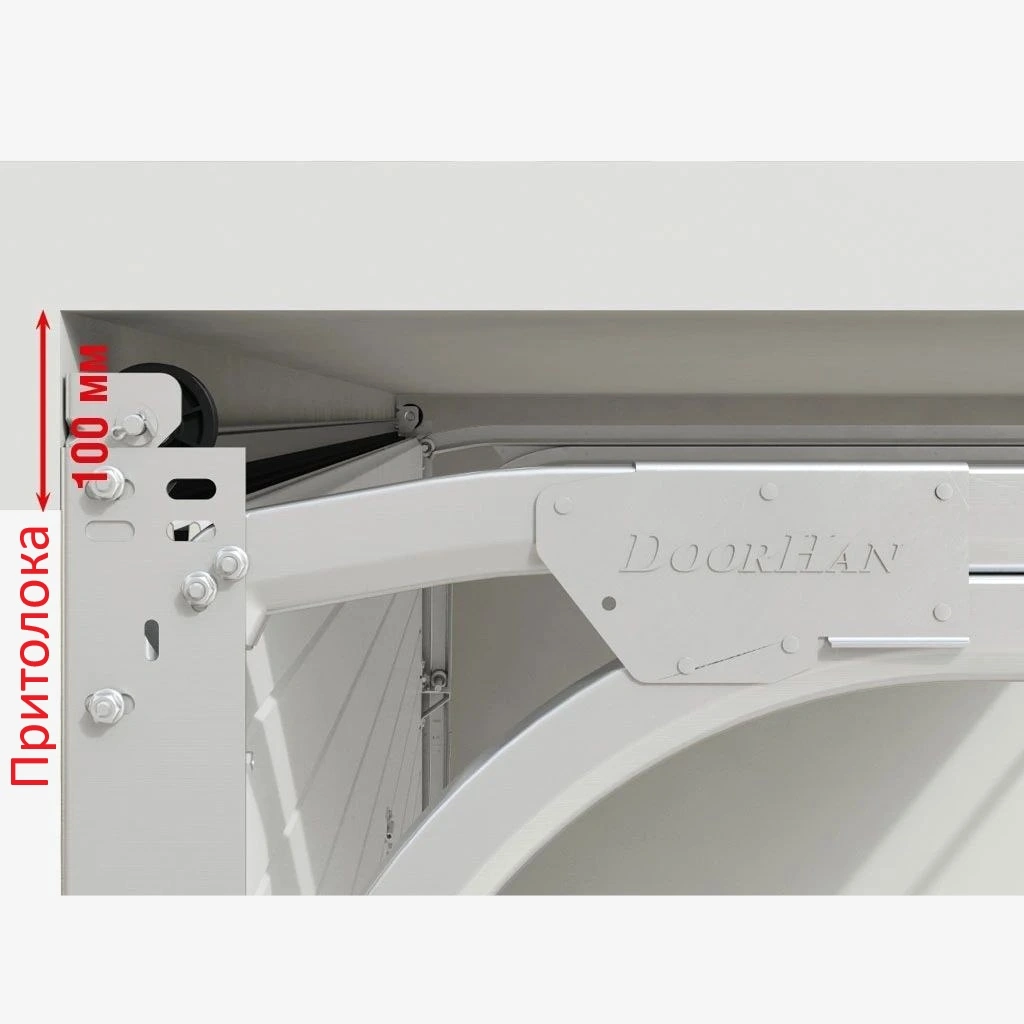

Притолока, мм | от 110 |

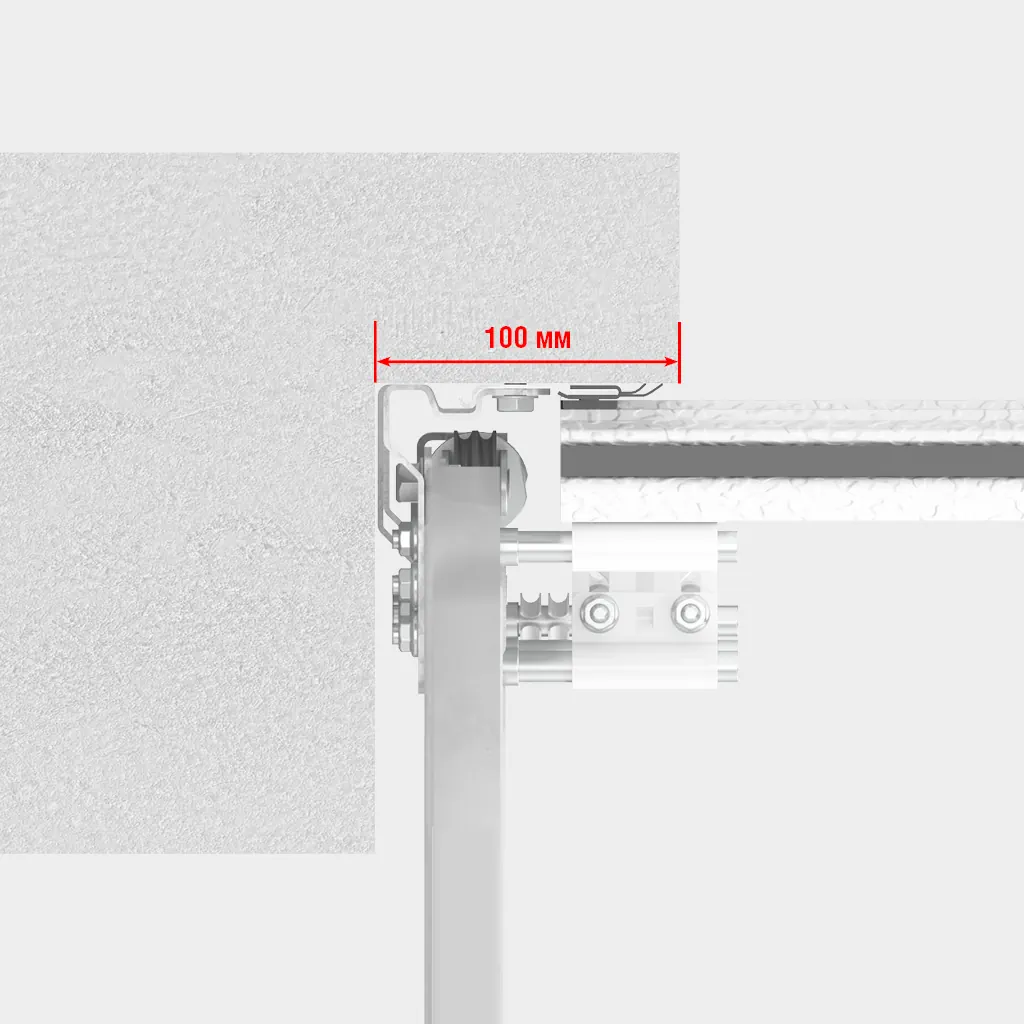

Пристенки, мм | от 100 |
Комплектация

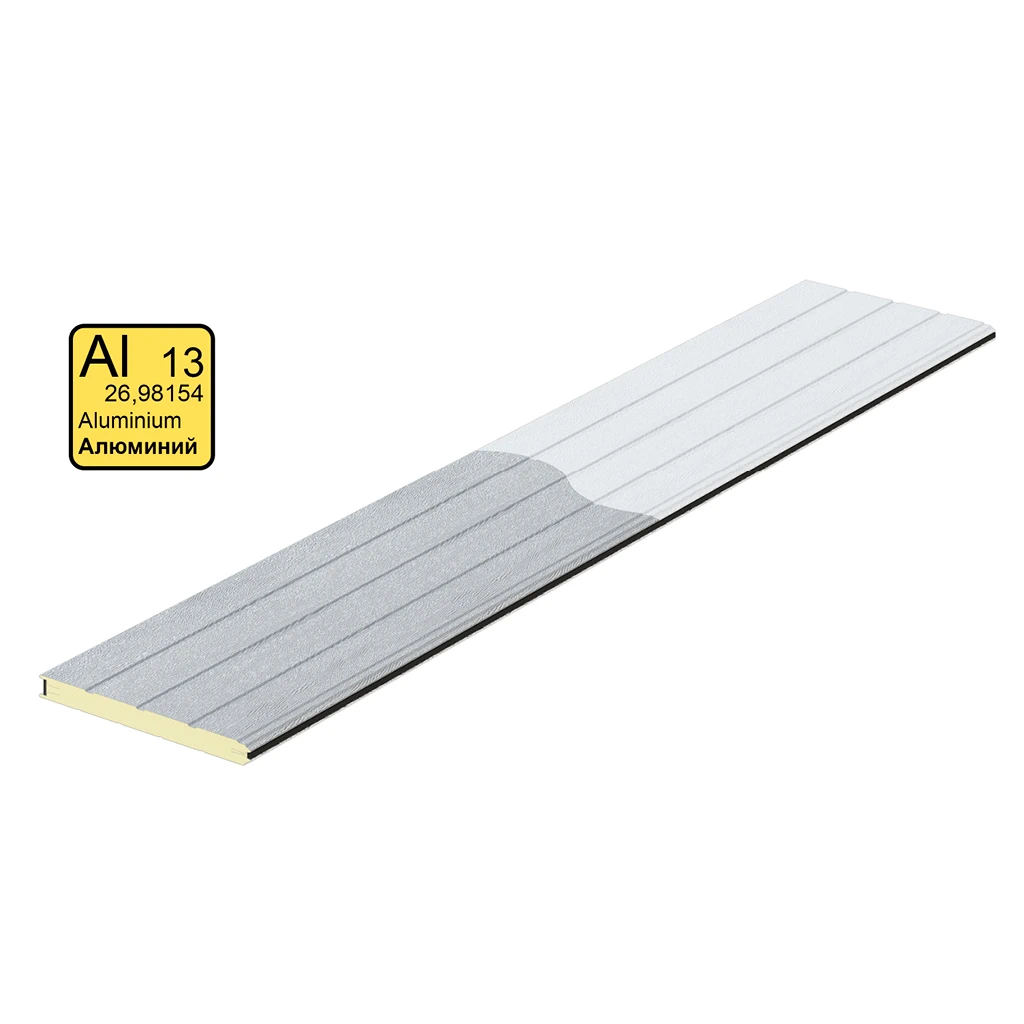

Полотно из сэндвич-панелей толщиной 40 мм и усилением под петли и опоры

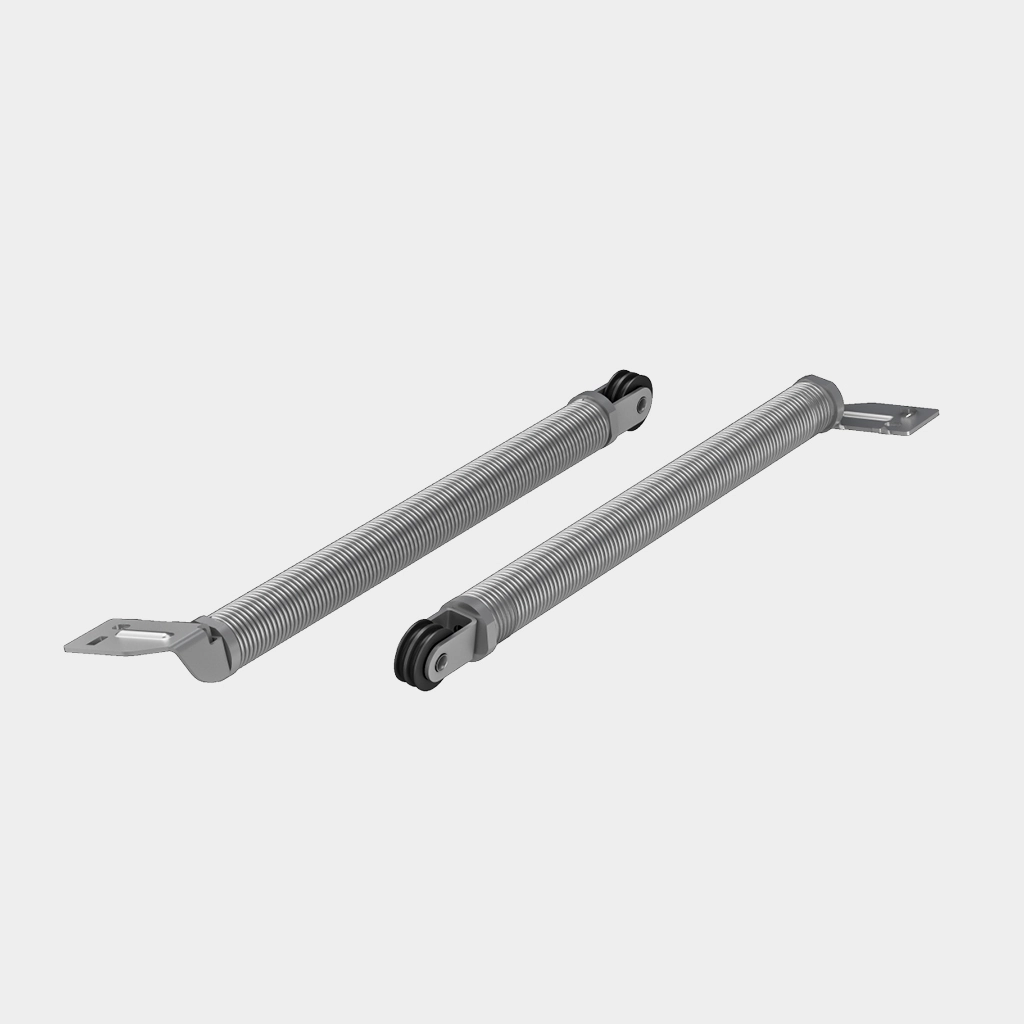

Оцинкованные пружины растяжения «пружина в пружине». Количество циклов 25 000.
Ручка эргономичной формы к дизайнерскому исполнению полотна ворот.
Тип подъема — низкий, возможность установить ворота практически в любое помещение.

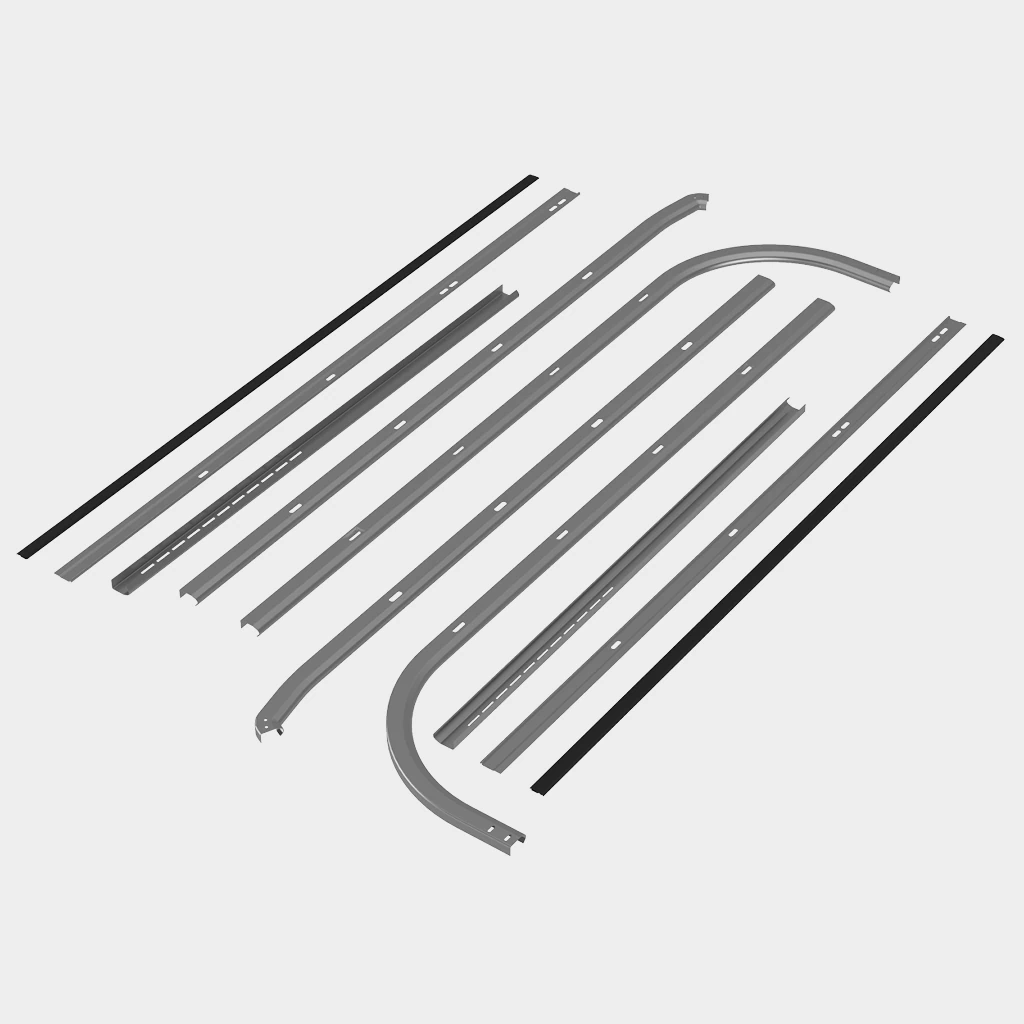

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм с повышенной прочностью
Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.
Дополнительная комплектация
Механическая задвижка (арт. R25135) позволяет запирать ворота изнутри помещения. Отличается надежностью.
Механический замок блокирует полотно ворот в закрытом положении — как изнутри помещения, так и с улицы.

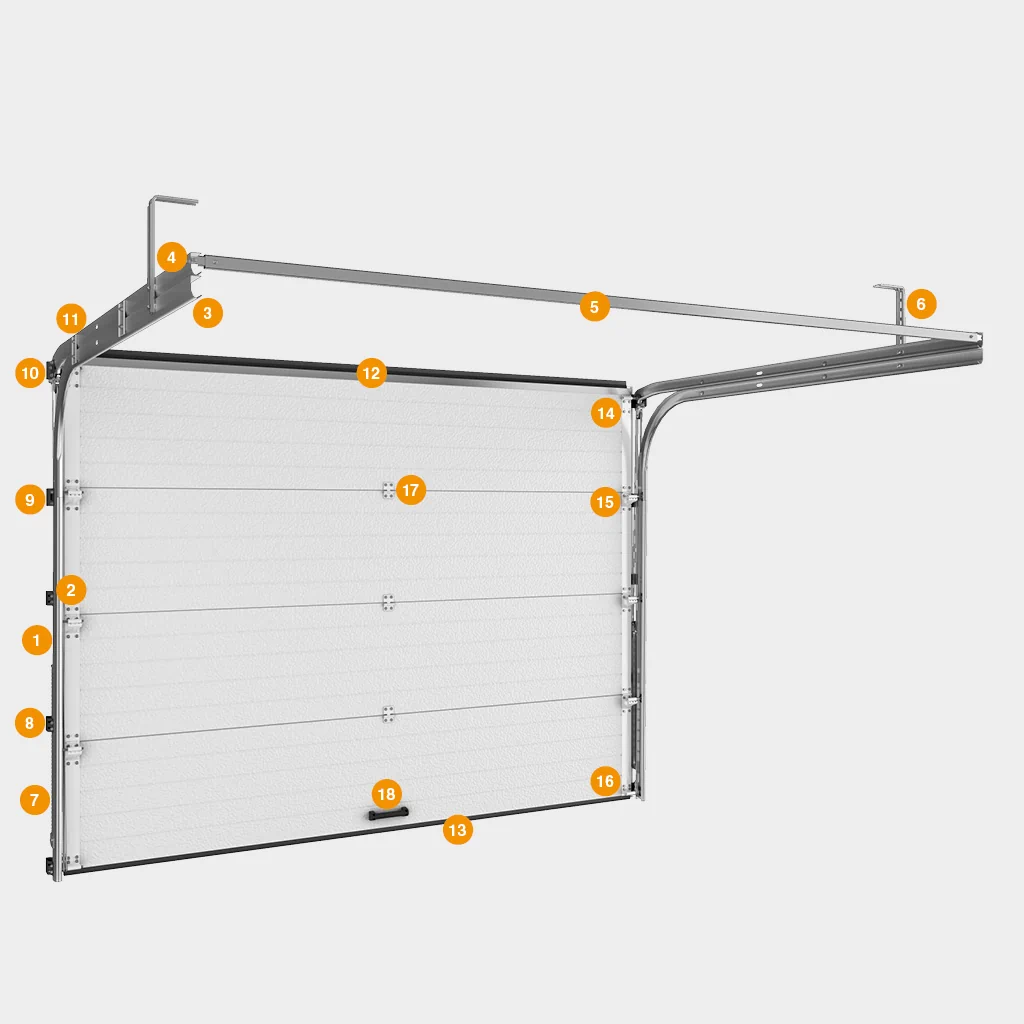

Конструкция
1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка
Замер объекта
Профессиональный замер
При замере проёма монтажником, осуществляющим последующий монтаж ворот оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.

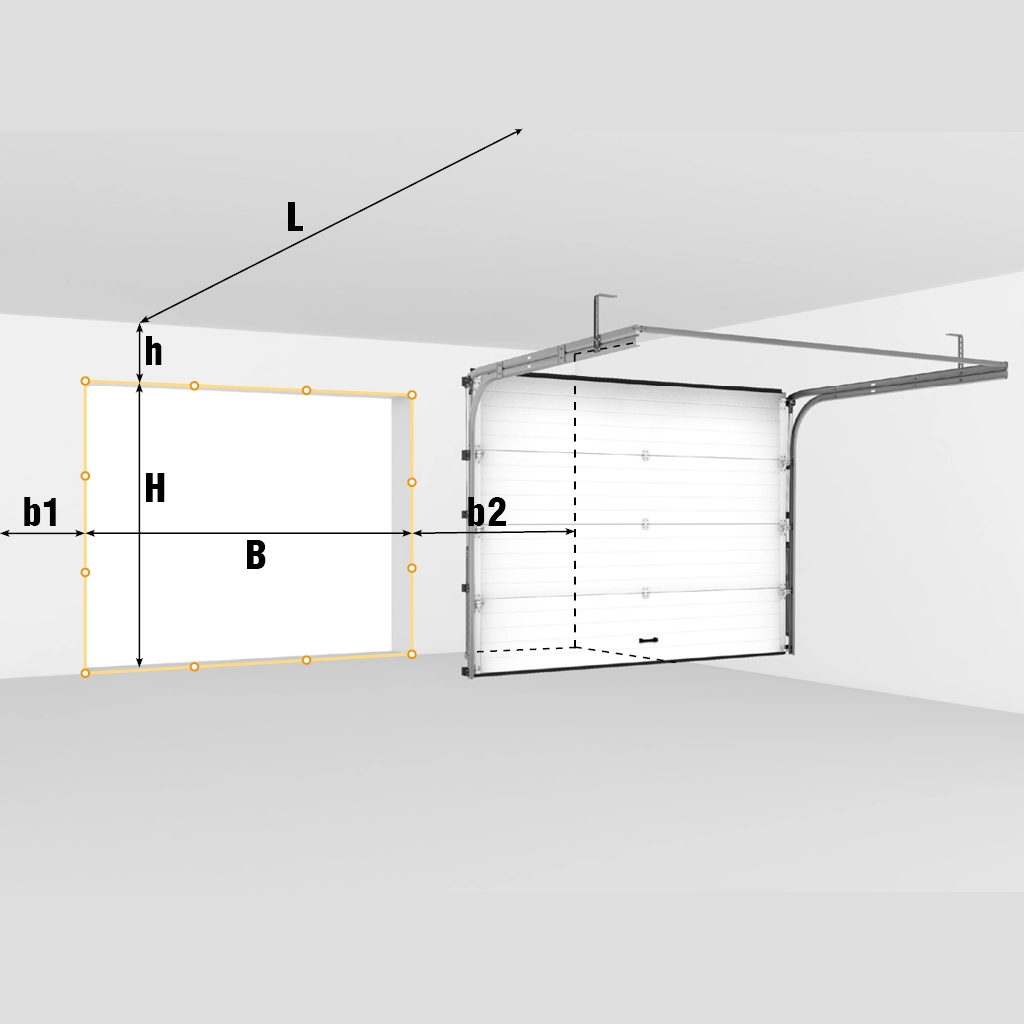

Самостоятельный замер
1. Для замера ширины, высоты проема, притолоки, боковых пространств и глубины нужна рулетка или лазерный дальномер.
2. Все измерения делаем внутри помещения .
3. Каждое измерение делаем по трем линиям.
4. Измеряем высоту проема H - внутри проема от чистого пола до верхней точки проема, записываем наибольшую величину.
5. Измеряем проем по ширине B - внутри проема измеряем справа налево, записываем наибольшую величину.
6. Измеряем притолоку h - это зазор от самой верхней точки проема до ближайшего препятствия, записываем наименьшую величину.
7. Измеряем боковые расстояния b1/ b2 - в миллиметрах. Слева и справа до ближайшей преграды, записываем наименьшую величину.
8. Измеряем глубину помещения L, записываем наименьшую величину.
9. Разница по высоте пола менее 10 мм по всей ширине ворот.
10. Выдерживаем монтажную плоскость притолоки и боковых пристенков, проверяем строительным уровнем..
11.Направляющие монтируются только на монолитное и прочное основание.

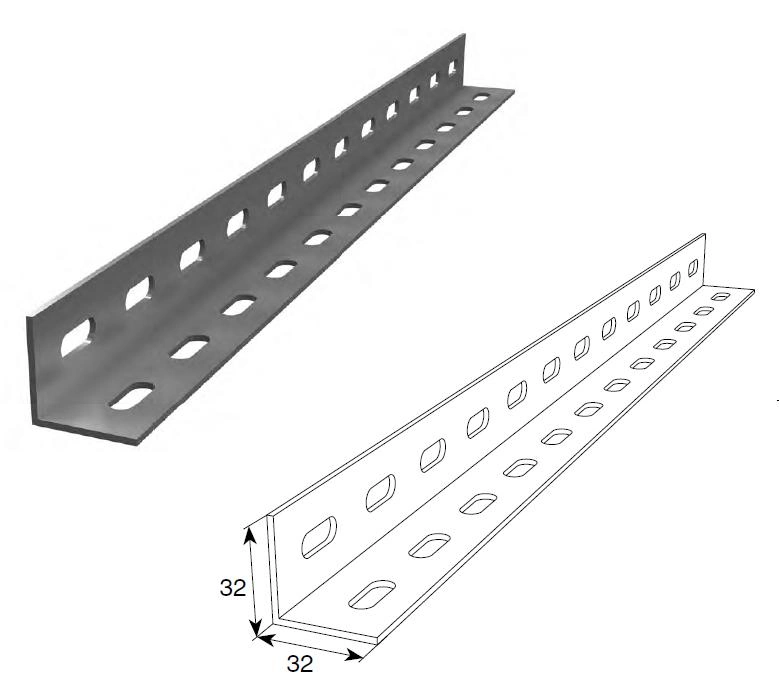

12. Проем нужно окантовать уголком, либо полностью изготовить проем из металлоизделий, если основание не монолитное или непрочное.
Монтаж
Профессиональный монтаж
Стоимость полного цикла установки ворот указана в процентах от общей стоимости монтажа.
Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот,удаленности от г. Екатеринбург, от других особенностей проёма.
