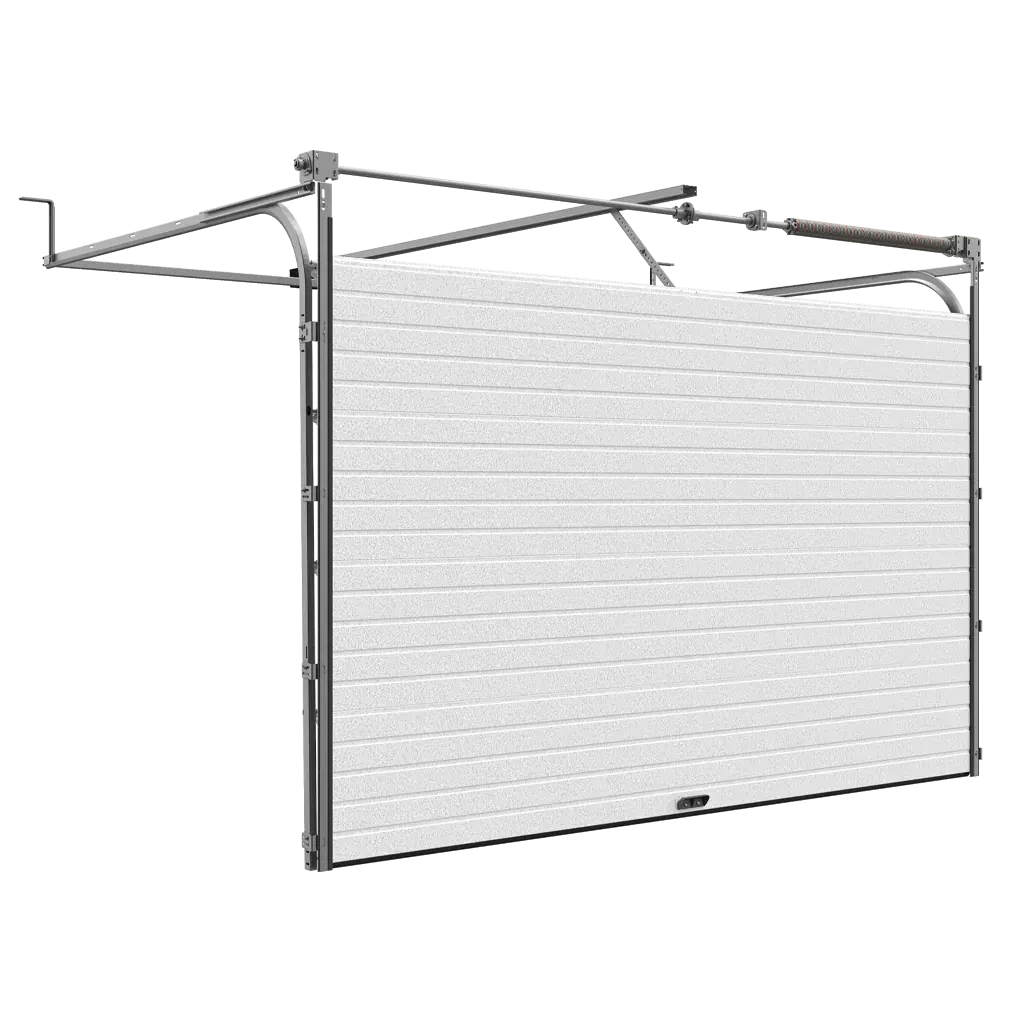

Подъемные секционные ворота из стальных однослойных панелей SLP02 коричневые

Ворота для гаража секционные из однослойных панелей RSD02-SLP коричневые

Ворота для гаража подъемные однослойные RSD02-SLP, купить в Екатеринбурге. Установка в проемы до ШхВ 3,5х3 метра в холодные склады, гаражи, паркинги.

Заказать

Назначение ворот

Частный сектор:

Неотапливаемые гаражи
Стоянки
Въезд под навес в частном доме
Помещения, не требующие теплоизоляции.

Для проемов

Шириной 2 000 2 100 2 200 2 300 2 400 2 500 2 600 2 700 2 800 2 900 3 000 3 100 3 200 3 300 3 400 3 500 мм.

Высотой 1 800 1 900 2 000 2 100 2 200 2 300 2 400 2 500 2 600 2 700 2 800 2 900 3 000 мм.

Притолокой 210 320 мм.

Пристенки минимум 120 мм.

Привлекательная цена ворот

Лучшее ценовое предложение на рынке секционных ворот.

Легкость конструкции

Однослойные панели снижают вес полотна, что позволяет облегчить систему направляющих и использовать меньшие по металлоемкости торсионные пружины.

Простая установка ворот

Легкая и простая конструкция обеспечивает предельную простоту монтажа.

Надежность конструкции

Надежный стальной каркас панелей обеспечивает прочность щита ворот.

Как купить по цене производителя

Позвонить менеджеру
по тел. 8-909-010-38-61:
1.Сообщить ширину и высоту проема, высоту притолоки.
2. Оформить договор

ПАСПОРТА И СЕРТИФИКАТЫ
УПАКОВКА

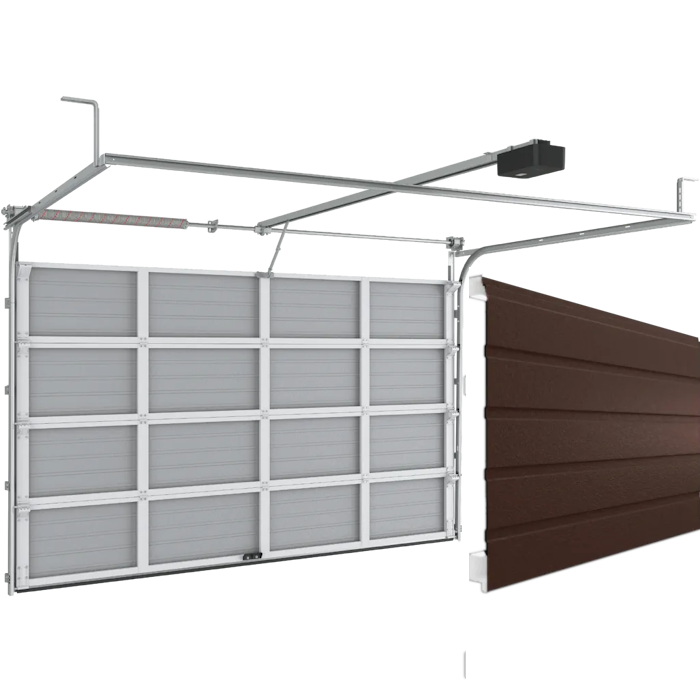

Цвет ворот

Коричневый цвет панели снаружи RAL 8017

Серый цвет панели внутри (грунт)

Дизайны

Доска

Тип поверхности

Тип внешней поверхности 'под дерево'

Тип внутренней поверхности 'стукко'

Комплектация

Полотно из однослойных панелей толщиной 40 мм с усилителями

Торсионный механизм на 25 000 циклов.

Комплект направляющих и угловых стоек из стали толщиной 1,5-2 мм с повышенной прочностью

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

Дополнительная комплектация

Предотвращает падение полотна ворот. Устройство защиты от обрыва пружины.

Автоматика открывания ворот.

Ручной цепной привод для ворот всех типов подъёма.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается надежностью.

Механический замок блокирует полотно ворот в закрытом положении — как изнутри помещения, так и с улицы.

Конструкция

Конструкция подъемных секционных ворот из стальных однослойных панелей RSD02-SLP

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Усилитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля

Замер объекта

Профессиональный замер

При замере проёма монтажником, осуществляющим последующий монтаж ворот оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.

Вызвать монтажника для замера проёма

Самостоятельный замер

Замер проема подъемных секционных ворот из стальных однослойных панелей RSD02-SLP

1. Для замера ширины, высоты проема, притолоки, боковых пространств и глубины нужна рулетка или лазерный дальномер.
2. Все измерения делаем внутри помещения .
3. Каждое измерение делаем по трем линиям.

4. Измеряем высоту проема H - внутри проема от чистого пола до верхней точки проема, записываем наибольшую величину.
5. Измеряем проем по ширине B - внутри проема измеряем справа налево, записываем наибольшую величину.
6. Измеряем притолоку h - это зазор от самой верхней точки проема до ближайшего препятствия, записываем наименьшую величину.
7. Измеряем боковые расстояния b1/ b2 - в миллиметрах. Слева и справа до ближайшей преграды, записываем наименьшую величину.
8. Измеряем глубину помещения L, записываем наименьшую величину.

9. Разница по высоте пола менее 10 мм по всей ширине ворот.
10. Выдерживаем монтажную плоскость притолоки и боковых пристенков, проверяем строительным уровнем..
11.Направляющие монтируются только на монолитное и прочное основание.
12. Проем нужно окантовать уголком, либо полностью изготовить проем из металлоизделий, если основание не монолитное или непрочное.

Монтаж

Профессиональный монтаж

Стоимость полного цикла установки ворот указана в процентах от общей стоимости монтажа.
Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот, удаленности от г. Екатеринбург, от других особенностей проёма.

Узнать стоимость монтажа

Стоимость доставки секционных ворот

Стоимость подготовки проёма

Стоимость монтажа автоматики

Стоимость монтажа секционных ворот

Для самостоятельного монтажа

PDF Инструкция по монтажу секционных ворот из однослойных панелей RSD02 SLP

Технические характеристики

Наименование	Значение
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²	8,5
Усилие ручного открывания и закрывания, Н, не более	150

Размеры ворот

Наименование	Значение
Высота проема, мм	1 800 - 3 000
Ширина проема, мм	2 000 - 3 500
Притолока, мм	от 210
Пристенки, мм	от 120

Конструктивные решения: низкий подъём, барабан спереди

Низкий подъем секционных ворот, барабан спереди

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Конструктивные решения: стандартный подъем

Низкий подъем секционных подъемных ворот RSD02-SLP

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
n, мм Перекрытие проема в открытом положении	300

Паспорта и сертификаты

Сертификат «Ворота для зданий и сооружений. Серийный выпуск»

PDF Паспорт «Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02-SLP»

Упаковка в картон	Характеристики упаковки
Описание	система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; монтажные комплектующие упаковываются в коробку из гофрокартона и запаиваются упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	упаковка щита — от 500 до 800
Высота, мм	упаковка щита — от 200 до 400
Длина, мм	упаковка щита — от 2 100 до 3 600
Вес брутто, кг	до 100
Количество в упаковке	упаковка щита — от 4 до 5 панелей; направляющие — 1 система направляющих; ящик с комплектом - 1 шт.

Технологические преимущества

Износостойкие ролики с поверхностью из нейлона
