Стандартный цвет секционных ворот RSD01 LUX
Другие варианты стандартного цвета секционных ворот
Дизайн панелей полотна секционных ворот RSD01 LUX
Стандартная комплектация секционных ворот RSD01 LUX
Дополнительная комплектация
- Ригель вертикальный
- Вертикальная направляющая
- Нижний изгиб горизонтальной направляющей
- Верхний изгиб горизонтальной направляющей
- С-профиль
- Кронштейн крепления к потолку
- Система уравновешивания полотна — пружины растяжения
- Кронштейн крепления направляющей
- Кронштейн крепления нижнего изгиба
- Кронштейн крепления верхнего изгиба
- Пластина крепления горизонтальных направляющих
- Верхний профиль с уплотнителем
- Нижний профиль с уплотнителем
- Верхний опорный кронштейн
- Опора с роликодержателем и роликом
- Нижний угловой кронштейн
- Петля
- Ручка
Таблица размеров секционных ворот RSD01 LUX
| Наименование | Значение |
|---|---|
| Высота проема, мм | от 2 000 до 2 750 |
| Ширина проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 110 |
| Пристенки, мм | от 100 |
Замер объекта
Профессиональный замер
При замере проёма монтажником, осуществляющим последующий монтаж ворот, оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.
Самостоятельный замер
1. Для замера ширины, высоты проёма, притолоки, боковых пространств и глубины нужна рулетка вместе со строительным уровнем.
2. Все измерения выполняются внутри помещения.
3. Каждое измерение выполняется по трём линиям.
4. Измеряем высоту проёма H — от чистого пола до верхней точки проёма. Записываем наибольшее значение.
5. Измеряем ширину проёма B — справа налево по внутренней части. Записываем наибольшее значение.
6. Измеряем притолоку h — расстояние от верхней точки проёма до препятствия. Записываем наименьшее значение.
7. Измеряем боковые расстояния b1 / b2 — слева и справа до ближайшей преграды. Записываем наименьшее значение.
8. Измеряем глубину помещения L, фиксируем наименьшее значение.
9. Перепад по высоте пола должен быть не более 10 мм по всей ширине ворот.
10. Монтажную плоскость притолоки и стен проверяем строительным уровнем.
11. Направляющие крепятся только на монолитное и прочное основание.
12. Если основание непрочное, проём нужно окантовать уголком или изготовить металлический проём из профильной трубы.

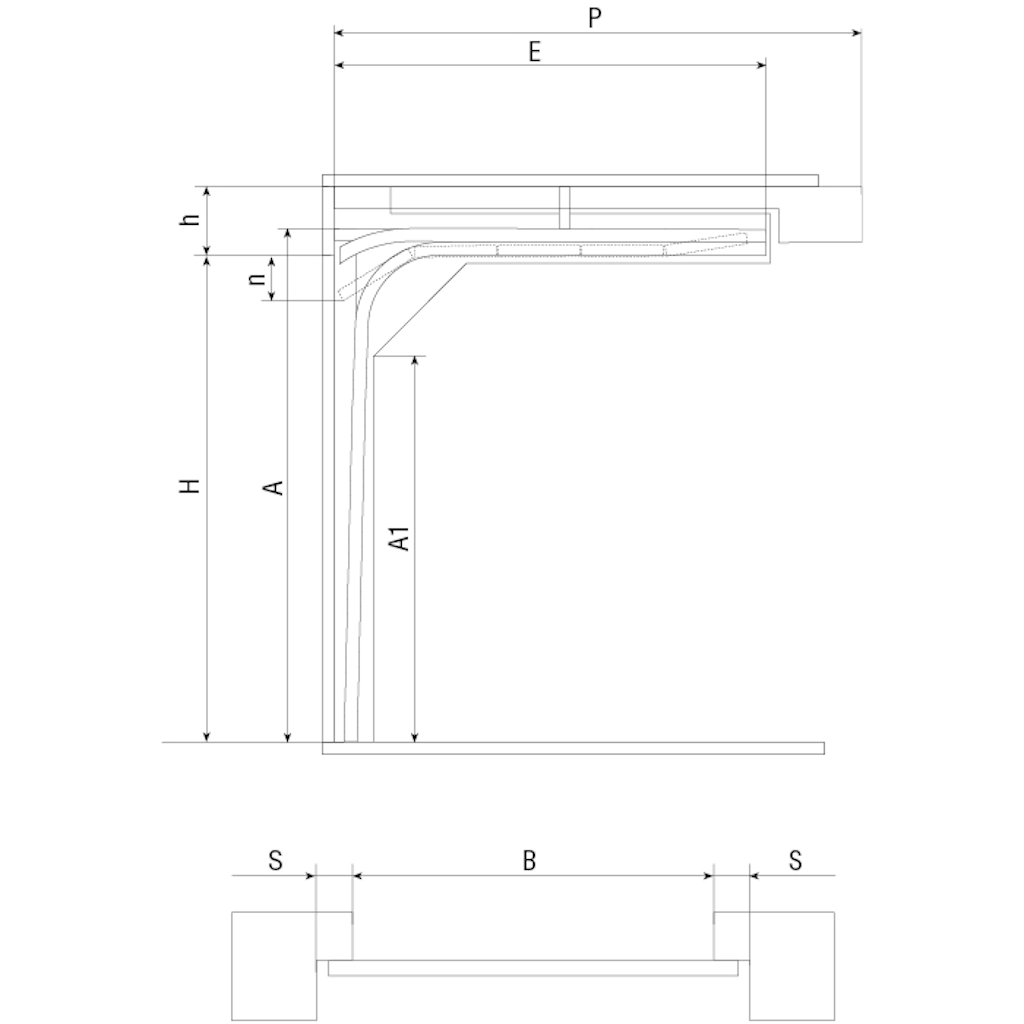

Низкий тип подъема секционных ворот RSD 01 LUX
h - высота притолоки ≥ 110; (h ≥ 140 с приводом)
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 110; (h ≥ 140 c потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| A1, мм Высота вертикальной направляющей | H - 489 |
| E, мм Длина горизонтальных направляющих | 2 514 — при высоте проема до 2 200; 2 814 — при высоте проема до 2 500; 3 064 — при высоте проема до 2 750 |
| S, мм Минимальное боковое пространство | 100 |
| P, мм Зона расположения потолочного привода | 3 260 мм — при высоте проема до 2 200; 3 560 — при высоте проема до 2 500; 3 810 — при высоте проема до 2 750 |
| n, мм Перекрытие проема в открытом положении | 230 — без привода; 40–60 — с потолочным приводом |
Установка ворот внакладку
Профессиональный монтаж
Стоимость полного цикла установки ворот зависит от проема.
Работы разделяются на следующие этапы:
1. Доставка до объекта
2. Подготовка(изготовление) проема, при необходимости, если нельзя установить в существующий проем.
3. Установка секционных ворот на существующий проем.
4. Монтаж автоматики
Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот, удалённости от г. Екатеринбург, от других особенностей проёма.
Для самостоятельной установки
Для улучшения дизайна и технических характеристик
