Дизайн экструдированных профилей рольворот
Профиль RHE84M
Профиль RHE84GM
Цвет рольворот
Белый
Серебристый
Серый
Бежевый
Коричневый
Дополнительные цвета рольворот
Желтый нарцисс RAL 1007
Жемчужно-белый RAL 1013
Светлая слоновая кость RAL 1015
Шафраново-желтый RAL 1017
Серо-бежевый RAL 1019
Пурпурно-красный RAL 3004
Транспортный красный RAL 3020
Стальной синий RAL 5011
Зеленая ель RAL 6009
Антрацит муар RAL 7016
Светло-серый RAL 7035
Шоколадно-коричневый RAL 8017
Серо-коричневый RAL 8019
Черный темный RAL 9005
Комплектация
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.
Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнителем. Уличных и гаражных рольворот из одностенного экструдированного профиля RHE84M и RHE84GM
Комплект направляющих профилей с уплотнителем.
Электропривод внутривальный.
Коробка с комплектацией.
Дополнительная комплектация
Выключатель клавишный SWB
Ключ-кнопка SWM для подачи управляющей команды на электропривод ключом.
Блок управления CV01 для управления пультом одной роллетой или группой роллет
Блок управления SMARTROLLl для управления электроприводом пультом.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI модуль для беспроводного управления(выработки сигнала управления NO) электроприводами рольворот.
GSM-модуль для открытия рольворот с мобильного телефона.
Пульт TRANSMITTER 4 для управления четырьмя устройствами
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Конструкция
1. Крышка боковая RK300, RSK300, RSK330, RK375
2. Суппорт подшипника BS32
3a. Ролик направляющий RU77 (RV77)
4. Подшипник BS32
5. Капсула универсальная KPU102
6. Вал октагональный RV102
8. Короб защитный RBN300, RBN330, RBN375
9. Профиль верхний RH30FM
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG83MS, RG90M, RG90MS, RG100
13. Заглушка PB14
14. Замок боковой SL84, SLE84
15. Профиль концевой RA77EM, RA77KN
16. Профиль (полотно) RHE84M, RHE84GM
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Замер объекта
Профессиональный замер
При замере проёма монтажником, осуществляющим последующий монтаж ворот оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа рольворот
Стоимость замера проёма вычитается из общей стоимости монтажа.
Вызвать монтажника для замера проёмаСамостоятельный замер
Замер строительного проема для установки рольворот накладным монтажем:
1. Измеряем размеры высоты H проема для рольворот: измеряем по 3 линиям, записываем максимальное значение
2. Измеряем размеры ширина B проема для рольворот: измеряем по 3 линиям, записываем максимальное значение;
3. Измеряем размеры высоты h притолоки для короба рольворот: измеряем по 3 линиям, записываем минимальное значение;
— (min), мм.
4. Измеряем размеры левого b1 и правого b2 бокового расстояния: измеряем по 3 линиям, записываем минимальное значение;
Замер строительного проема для установки рольворот встроенным монтажем:
1. Измеряем размеры высоты H проема для рольворот: измеряем по 3 линиям, записываем минимальное значение
2. Измеряем размеры ширина B проема для рольворот: измеряем по 3 линиям, записываем минимальное значение;
Для встроенного монтажа рольворот записываем минимальные размеры проема и уменьшаем на 5–10 мм. , для монтажного зазора. Конструкция рольворот для встроенного монтажа будет сделана по предоставленным размерам.
Для установки рольворот нужен прямоугольный строительный проем с гладкой и ровной стеной, без неровностей поверхности, без наплывов раствора и трещин, без пустот.
Толщина стены 15 см и более. Разность диагоналей проема — не более 5 мм
Отклонения проема от прямоугольной формы допускаются по вертикальной и горизонтальной линии 1,5 мм на один метр, на любую вертикаль и горизонталь менее 5 мм.
Направляющие монтируются только на монолитное и прочное основание.
Проем нужно окантовать уголком, либо полностью изготовить проем из металлоизделий, если основание не монолитное или непрочное
Накладной монтаж рольворот
При установке рольворот накладным монтажем, короб ставится сверху строительного проема, а профили направляющих для полотна слева и справа строительного проема.
При открытых рольворотах световой проем соответствует строительному проему, а когда рольворота закрыты проем полностью закрывается полотном.
Профили направляющих рольворот и полотно незначительно выступает от стены.

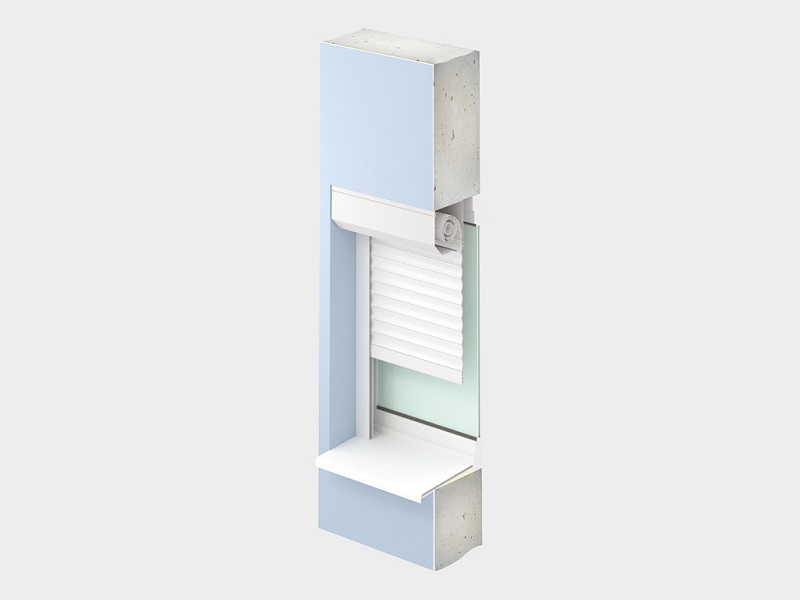

Встроенный монтаж рольворот
При установке рольворот в проем все составляющие рольворот располагаются в оконном или дверном проеме, не выступая за стены.
Световой проем при открытых рольворотах уменьшается вверху на высоту короба, по бокам на ширину направляющих.
Открытие окон и дверей должно быть внутрь помещения, так, чтобы открытию не мешал короб рольворот.
Таблица размеров рольворот
Наименование | Значение |
---|---|
Высота проема, мм | от 1 000 до 5 000 |
Ширина проема, мм | от 1 000 до 5 500 |
Максимальная площадь полотна, м² | 20,5 |
Притолока, мм | от 300 (накладной монтаж) |
Пристенки, мм | от 83 (накладной монтаж) |
Технические характеристики
Параметр | Значение |
---|---|
Профиль экструдированный сплошной RHE84M | |
Материал | Алюминий |
Вес профиля, кг/(п/м) | 0,797 |
Вес профиля, кг/м² | 9,6 |
Количество ламелей на 1 м высоты полотна, шт. | 12 |
Максимальная ширина полотна, м | 5,5 |
Максимальная площадь полотна, м² | 20,5 |
Профиль экструдированный решетчатый RHE84GM | |
Материал | Алюминий |
Вес профиля, кг/(п/м) | 0,593 |
Вес профиля, кг/м² | 7,11 |
Количество ламелей на 1 м высоты полотна, шт. | 12 |
Максимальная ширина полотна, м | 5,5 |
Максимальная площадь полотна, м² | 20,5 |
Упаковка
Упаковка в картон | Характеристики упаковки |
---|---|
Описание | Упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании. |
Ширина, мм | от 300 до 375 |
Высота, мм | от 300 до 375 |
Длина, мм | от 1000 до 6000 |
