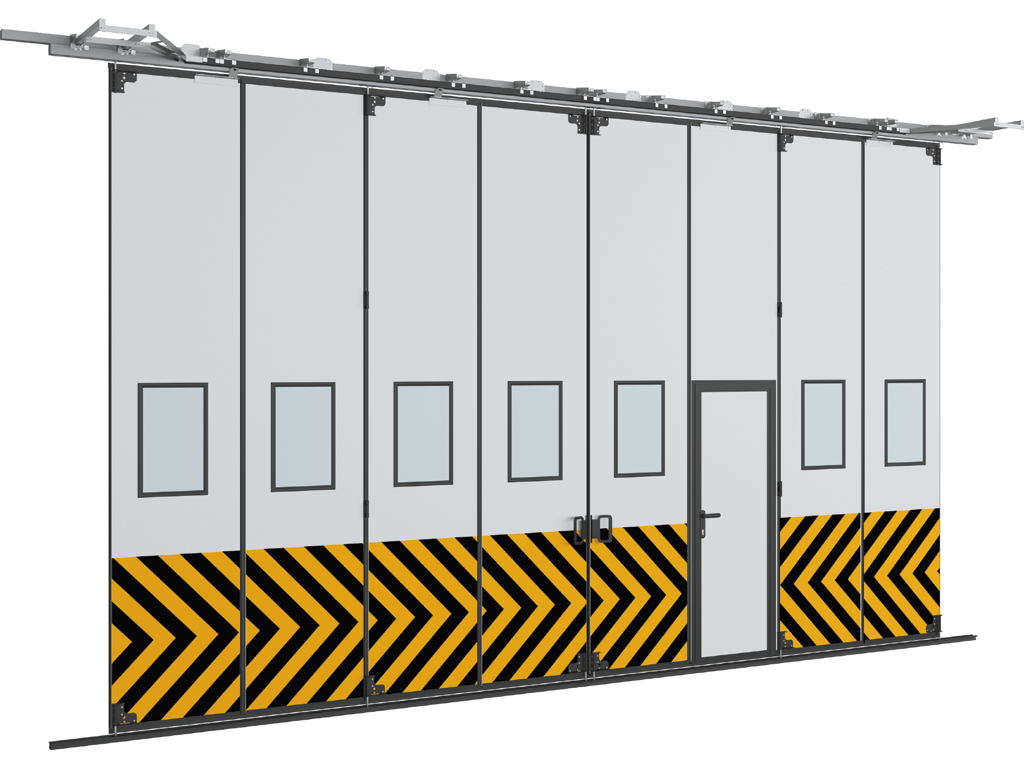

Складные промышленные ворота с нижней направляющей

Складные промышленные ворота с нижней направляющей IFG-LG, купить в Екатеринбурге. Ворота теплые и герметичные, устойчивы к ветровым нагрузкам, предназначены для больших по размеру проемов до ШхВ 30х8 метров. Идеальны для установки в промышленных зданиях, в складских и гаражных комплексах, автотранспортных депо, ангарах для авиации и крупногабаритной техники, автосалонах.

Заказать

Назначение

Перекрытие больших проемов:

Ангары для крупногабаритной техники;
Ангары для большой и малой авиации;
Железнодорожные депо;
Эллинги.

Для проемов

Шириной 3 400 10 000 20 000 30 000 мм.

Высотой 2 000 3 000 4 000 5 000 6 000 7 000 8 000 9 000 10 000 мм.

Притолокой 350 500 1000 мм.

Пристенки минимум 120 мм.

Энергоэффективность

Теплосберегающие сэндвич-панели и система специальных уплотнителей обеспечивают максимальную герметизацию проема.

Экономия рабочего пространства

Установка ворот возможна как внутри, так и снаружи здания, что позволяет значительно сэкономить свободное пространство внутри помещения.

Устойчивость к ветровым нагрузкам

Наличие нижней направляющей позволяет устанавливать ворота на объектах с высокими ветровыми нагрузками и перекрывать проемы большой ширины.

Плавный ход

Петли створок, оснащенные двумя подшипниками, обеспечивают плавный ход и надежную эксплуатацию ворот.

Как купить по цене производителя

Позвонить менеджеру
по тел. 8-909-010-38-61:
1.Сообщить ширину и высоту проема, высоту притолоки.
2. Оформить договор

РАЗМЕРЫ
ХАРАКТЕРИСТИКИ

Цвет ворот

RAL 9003 белый

Ral 9006 серебро

RAL 7004 серый

RAL 1014 бежевый

RAL 5005 синий

RAL 3005 бордовый

RAL 8014 коричневый

Любой цвет по каталогу RAL( с наценкой)

Тип поверхности

Тип внешней поверхности 'гладкая'

Комплектация

Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.

Верхняя направляющая с отклоняющими системами формирует пачку панелей.

Нижняя направляющая для перемещения полотна ворот и сопротивления ветровой нагрузке.

Прочная ручка для удобного открывания и закрывания ворот вручную.

Задвижки ригельные для фиксации ворот в закрытом положении.

Щеточный уплотнитель снизу полотна ворот для герметизации проема.

Дополнительная комплектация

Калитка в алюминиевой раме. Стандартный цвет рамы — RAL 9005 (черный).

Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы — RAL 9005 (черный).

Конструкция

Конструкция складных промышленных ворот с нижней направляющей

1. Кронштейн крепления привода с натяжителем
2. Кронштейн крепления к стене
3. Отклоняющая система с раскосами
4. Верхний направляющий ролик
5. Балка несущая стальная
6. Опора роликовая регулируемая
7. Кронштейн крепления роликовой опоры
8. Петля
9. Кронштейн крепления полотна ворот к цепи
10. Резиновый уплотнитель концевой
11. Резиновый уплотнитель шиповой
12. Нижний направляющий профиль
13. Ролик нижний
14. Щеточный уплотнитель
15. Ручка стальная
16. Вертикальная ригельная задвижка

Замер объекта

Профессиональный замер

При замере проёма монтажником, осуществляющим последующий монтаж ворот оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа складных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.

Вызвать монтажника для замера проёма

Самостоятельный замер

Замер проема для складных промышленных ворот с нижней направляющей

Замер размеров проема производить внутри помещения. Для замера ширины, высоты проема, притолоки, боковых пространств и глубины нужна рулетка или лазерный дальномер.
Замер для установки складных промышленных ворот с нижней направляющей.
1. Измеряем высоту проема H - внутри проема от чистого пола до верхней точки проема по трем линиям, записываем большую величину.
2. Измеряем проем по ширине B - внутри проема измеряем справа налево по трем линиям, записываем большую величину.
3. Измеряем притолоку h - это зазор от самой верхней точки проема до ближайшей преграды по трем линиям, записываем меньшую величину.
4. Измеряем боковые расстояния b1/ b2 - в миллиметрах. Слева и справа до ближайшей преграды по трем линиям, записываем меньшую величину.

Монтаж

Профессиональный монтаж

Установка складных промышленных ворот внутри помещения

Рекомендуется установка складных промышленных ворот внутри помещения. Автоматический привод с направляющими ворот защищены от атмосферных воздействий и от посторонних.

Установка складных промышленных ворот снаружи помещения

При дефиците пространства внутри здания для установки складных промышленных ворот, их можно установить снаружи проема.

Узнать стоимость монтажа

Для самостоятельного монтажа

PDF Инструкция по монтажу складных ворот с нижней направляющей

PDF Схема подключения концевых выключателей и дополнительных элементов автоматики

Размеры ворот

Наименование	Значение
Ширина проема, мм	3 400 - 30 000
Высота проема, мм	2 000 - 8 000
Притолока, мм	от 350
Пристенки, мм	от 120 в зависимости от схемы открывания

Технические характеристики

Наименование	Значение
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65 (при толщине сэндвич-панели 55 мм)
Безотказность, количество циклов открывания-закрывания, минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали не менее	20 000
Вес полотна ворот, кг/м²	25 (при толщине сэндвич-панели 55 мм)
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие) при толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые) при толщине сэндвич-панели 55 мм

Схемы открывания складных промышленных ворот с нижней направляющей

28 СТВОРОК

Схема открывания: 4 створки

Конструктивное решение складных ворот со схемой открывания 0+4

Правое открывание четырех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 3 400 до 4 200
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Конструктивное решение складных ворот со схемой открывания 4+0

Левое открывание четырех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 3 400 до 4 200
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	120

Схема открывания: 5 створок

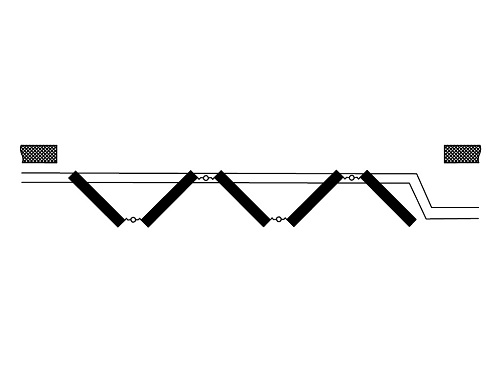

Конструктивное решение складных ворот со схемой открывания 0+5

Правое открывание пяти створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 4 200 до 5 300
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984

Конструктивное решение складных ворот со схемой открывания 5+0

Левое открывание пяти створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 4 200 до 5 300
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	120

Схема открывания: 6 створок

Конструктивное решение складных ворот со схемой открывания 0+6

Правое открывание шести створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 5 000 до 6 400
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Конструктивное решение складных ворот со схемой открывания 6+0

Левое открывание шести створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 5 000 до 6 400
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	120

Схема открывания: 8 створок

Конструктивное решение складных ворот со схемой открывания 0+8

Правое открывание восьми створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 6 700 до 8 500
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 094 (без привода), 1 544 (с приводом)

Конструктивное решение складных ворот со схемой открывания 8+0

Левое открывание восьми створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 6 700 до 8 500
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 094 (без привода), 1 544 (с приводом)
b2, мм Правый пристенок	120

Конструктивное решение складных ворот со схемой открывания 4+4

Восемь створок с правым открыванием четырех и левым открыванием четырех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 6 800 до 8 600
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом))
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Схема открывания: 10 створок

Конструктивное решение складных ворот со схемой открывания 0+10

Правое открывание десяти створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 8 400 до 10 700
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 314 (без привода), 1 764 (с приводом)

Конструктивное решение складных ворот со схемой открывания 10+0

Левое открывание десяти створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 8 400 до 10 700
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 314 (без привода), 1 764 (с приводом)
b2, мм Правый пристенок	120

Конструктивное решение складных ворот со схемой открывания 5+5

Десять створок с правым открыванием пяти и левым открыванием пяти створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 8 400 до 10 700
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	984

Схема открывания: 12 створок

Конструктивное решение складных ворот со схемой открывания 0+12

Правое открывание двенадцати створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 10 100 до 12 900
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 534 (без привода), 1 984 (с приводом)

Конструктивное решение складных ворот со схемой открывания 12+0

Левое открывание двенадцати створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 10 100 до 12 900
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 534 (без привода), 1 984 (с приводом)
b2, мм Правый пристенок	120

Конструктивное решение складных ворот со схемой открывания 6+6

Двенадцать створок с правым открыванием шести и левым открыванием шести створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 10 100 до 12 900
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

Схема открывания: 14 створок

Конструктивное решение складных ворот со схемой открывания 14+0

Правое открывание четырнадцати створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 11 700 до 15 000
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 754 (без привода), 2 204 (с приводом))
b2, мм Правый пристенок	120

Конструктивное решение складных ворот со схемой открывания 0+14

Левое открывание четырнадцати створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 11 700 до 15 000
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 754 (без привода), 2 204 (с приводом)

Схема открывания: 16 створок

Конструктивное решение складных ворот со схемой открывания 8+8

Шестнадцать створок с правым открыванием восьми и левым открыванием восьми створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 13 500 до 17 200
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 094 (без привода), 1 544 (с приводом)
b2, мм Правый пристенок	1 094 (без привода), 1 544 (с приводом)

Схема открывания: 20 створок

Конструктивное решение складных ворот со схемой открывания 10+10

Двадцать створок с правым открыванием десяти и левым открыванием десяти створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 16 800 до 21 500
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 314 (без привода), 1 764 (с приводом)
b2, мм Правый пристенок	1 314 (без привода), 1 764 (с приводом)

Схема открывания: 24 створки

Конструктивное решение складных ворот со схемой открывания 12+12

Двадцать четыре створки с правым открыванием двенадцати и левым открыванием двенадцати створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 20 200 до 25 900
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 534 (без привода), 1 984 (с приводом)
b2, мм Правый пристенок	1 534 (без привода), 1 984 (с приводом)

Схема открывания: 28 створок

Конструктивное решение складных ворот со схемой открывания 14+14

Двадцать восемь створок с правым открыванием четырнадцати и левым открыванием четырнадцати створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	от 2 000 до 8 000
B, мм Ширина проема	от 23 600 до 30 000
h, мм Высота притолоки	не менее 350
b1, мм Левый пристенок	1 754 (без привода), 2 204 (с приводом)
b2, мм Правый пристенок	1 754 (без привода), 2 204 (с приводом)
