Складные панорамные ворота

Складные панорамные ворота

Складные панорамные ворота

Складные панорамные ворота IFG-P, купить в Екатеринбурге. Для больших проемов до ШхВ 9х6 м. зданий с остекленными фасадами промышленного назначения, например, в автомобильных салонах, шоу-румах. Различные варианты заполнения полотна сэндвич панелью и ударопрочным поликарбонатом. Поликарбонат обладает высокой пропускной способностью, устойчив к царапинам и перепадам температур.

Заказать

Назначение

Перекрытие больших проемов:

Здания с остекленными фасадами;
Автомобильные салоны;
Шоу-румы.

Для проемов

Шириной 2 000 3 000 4 000 5 000 6 000 7 000 8 000 9 000 мм.
Высотой 2 000 3 000 4 000 5 000 6 000 мм.
Притолокой 150 500 1000 мм.
Пристенки минимум 150 мм.

Энергоэффективность

Для повышения энергоэффективности ворот их полотно может быть изготовлено комбинированным — из панорамных просветов и сэндвич-панелей.

Ударопрочное остекление

Заполнение полотна выполняется ударопрочным поликарбонатом, материалом с высокой светопропускной способностью, устойчивым к перепадам температур и царапинам.

Экономия рабочего пространства

Отклоняющая система на 90° формирует компактные пачки панелей в зоне пристенков, благодаря чему экономится рабочее пространство.

Разные варианты заполнения полотна

Возможно комбинированное заполнение полотна прозрачным поликарбонатом и сэндвич-панелью. Раскладка панелей сверху, снизу или посередине ворот создает разнообразные варианты оформления фасада здания.

Как купить по цене производителя

Позвонить менеджеру
по тел. 8-909-010-38-61:
1.Сообщить ширину и высоту проема, высоту притолоки.
2. Оформить договор


Цвет ворот

RAL 9003 белый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 3005 бордовый
RAL 8014 коричневый
RAL 9006 серебристый
Любой цвет по каталогу RAL( с наценкой)

Тип поверхности

Тип внешней поверхности 'гладкая'

Комплектация

Полотно из панелей с различными вариантами заполнения

Шиповой уплотнитель герметизирует стыки панелей.

Щеточный уплотнитель для герметизации полотна ворот снизу и сверху.

Ригельная задвижка для фиксации ворот в закрытом положении.

Центральный ловитель для увеличения устойчивости ворот.

Верхняя направляющая с отклоняющимися системами для формирования компактной пачки панелей.


Конструкция

Конструкция складных панорамных ворот IFG-P

1.Отклоняющая система
2.Опора роликовая стальная
3.Стойка крепления полотна ворот
4.Шиповой уплотнитель
5.Вертикальная ригельная задвижка
6.Кронштейн крепления стойки
7.Ловитель


Замер объекта

Профессиональный замер

При замере проёма монтажником, осуществляющим последующий монтаж ворот  оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа складных панорамных ворот.
Стоимость замера проёма  вычитается из общей стоимости монтажа.

Вызвать монтажника для замера проёма

Самостоятельный замер

Замер проема для складных панорамных ворот

Замер размеров проема производить внутри помещения. Для замера ширины, высоты проема, притолоки, боковых пространств и глубины нужна рулетка или лазерный дальномер.
Замер для установки складных панорамных ворот.
1. Измеряем высоту проема H - внутри проема от чистого пола до верхней точки проема по трем линиям, записываем большую величину.
2. Измеряем проем по ширине B - внутри проема измеряем справа налево по трем линиям, записываем большую величину.
3. Измеряем притолоку h - это зазор от самой верхней точки проема до ближайшей преграды по трем линиям, записываем меньшую величину.
4. Измеряем боковые расстояния b1/ b2 - в миллиметрах. Слева и справа до ближайшей преграды по трем линиям, записываем меньшую величину.


Монтаж

Профессиональный монтаж

Установка складных панорамных ворот внутри помещения

Монтаж на внутренней стороне стены рекомендуется, если позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

Установка складных панорамных ворот снаружи помещения













Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Узнать стоимость монтажа

Размеры ворот

Наименование Значение
Ширина проема, мм 2 000 - 9 000
Высота проема, мм 2 000 - 6 000
Притолока, мм от 150
Пристенки, мм от 150 в зависимости от схемы открывания

Технические характеристики

Наименование Значение
Воздухонепроницаемость по ГОСТ26602.2-99, Па 50
Водонепроницаемость по ГОСТ26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт 0,65
Безотказность, количество циклов открывания-закрывания, минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали не менее 20 000
Вес полотна ворот, кг/м² 25
Группа горючести по ГОСТ 30244-94 Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96 В2 (умеренно воспламеняемые)

Упаковка в дерево Характеристики упаковки
Состав пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм длина упаковки зависит от длины панелей
Ширина, мм ширина упаковки равна ширине панелей + 150 мм
Высота, мм высота упаковки зависит от количества панелей

Схемы открывания складных панорамных ворот

Схема открывания ворот: 2 створки

Конструктивное решение складных панорамных ворот со схемой открывания 2+0

Левое открывание двух створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 2 300
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 320
b2, мм Правый пристенок 150
Конструктивное решение складных панорамных ворот со схемой открывания 0+2

Правое открывание двух створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 2 300
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 150
b2, мм Правый пристенок 320

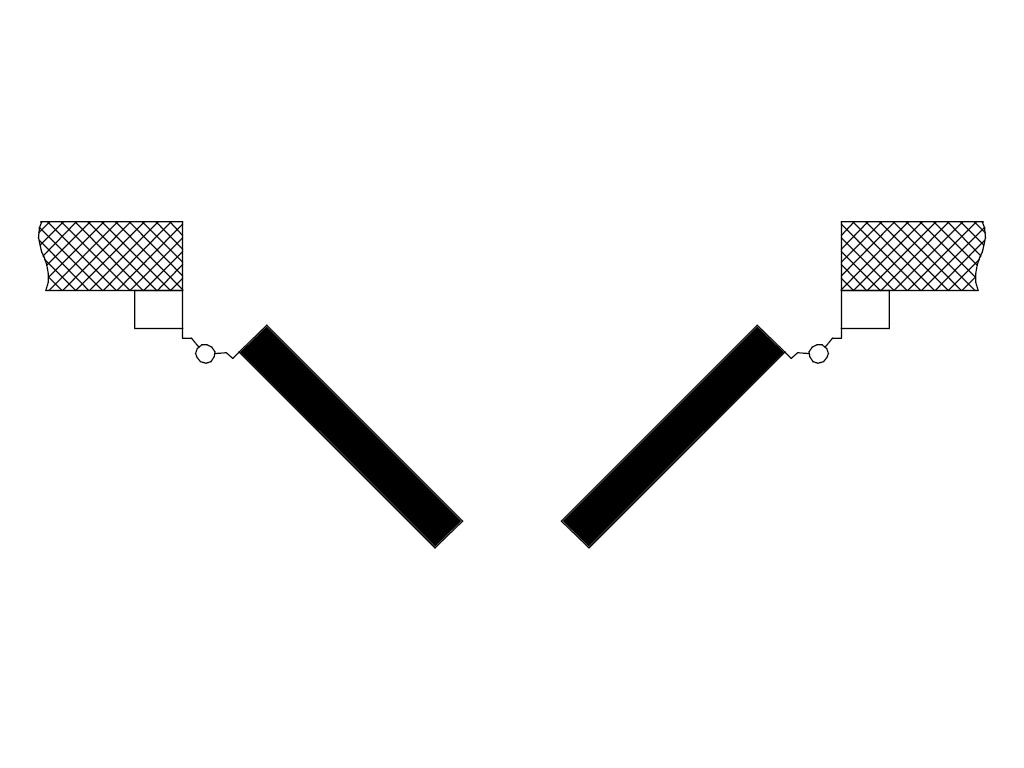

Конструктивное решение складных панорамных ворот со схемой открывания 1+1

Две створки. Открывание одной створки налево и одной створки направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 2 300
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 210
b2, мм Правый пристенок 210

Схема открывания ворот: 3 створки

Конструктивное решение складных панорамных ворот со схемой открывания 3+0

Левое открывание трех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 3 400
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 430
b2, мм Правый пристенок 150
Конструктивное решение складных панорамных ворот со схемой открывания 0+3

Правое открывание трех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 3 400
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 150
b2, мм Правый пристенок 430
Конструктивное решение складных панорамных ворот со схемой открывания 1+2

Две створки. Открывание одной створки налево и двух створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 3 500
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 210
b2, мм Правый пристенок 320
Конструктивное решение складных панорамных ворот со схемой открывания 2+1

Две створки. Открывание двух створок налево и одной створки направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 3 500
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 320
b2, мм Правый пристенок 210

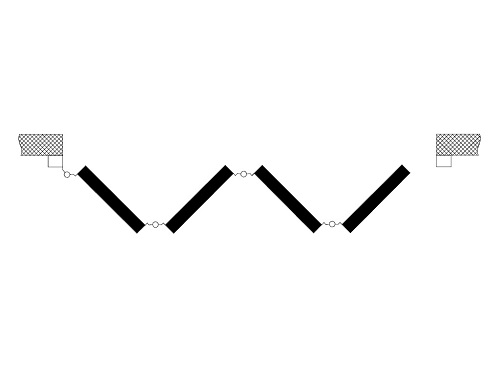

Схема открывания ворот: 4 створки

Конструктивное решение складных панорамных ворот со схемой открывания 4+0

Левое открывание четырех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 4 600
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 540
b2, мм Правый пристенок 150
Конструктивное решение складных панорамных ворот со схемой открывания 0+4

Правое открывание четырех створок

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 4 600
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 150
b2, мм Правый пристенок 540
Конструктивное решение складных панорамных ворот со схемой открывания 2+2

Четыре створки. Открывание двух створок налево и двух створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 000 до 4 700
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 320
b2, мм Правый пристенок 320

Схема открывания ворот: 5 створок

Конструктивное решение складных панорамных ворот со схемой открывания 3+2

Пять створок. Открывание трех створок налево и двух створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 200 до 5 900
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 430
b2, мм Правый пристенок 320
Конструктивное решение складных панорамных ворот со схемой открывания 2+3

Пять створок. Открывание двух створок налево и трех створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 200 до 5 900
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 320
b2, мм Правый пристенок 430
Конструктивное решение складных панорамных ворот со схемой открывания 4+1

Пять створок. Открывание четырех створок налево и одной створки направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 200 до 5 900
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 540
b2, мм Правый пристенок 210
Конструктивное решение складных панорамных ворот со схемой открывания 1+4

Пять створок. Открывание одной створки налево и четырех створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 200 до 5 900
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 210
b2, мм Правый пристенок 540

Схема открывания ворот: 6 створок

Конструктивное решение складных панорамных ворот со схемой открывания 3+3

Шесть створок. Открывание трех створок налево и трех створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 700 до 7 100
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 430
b2, мм Правый пристенок 430

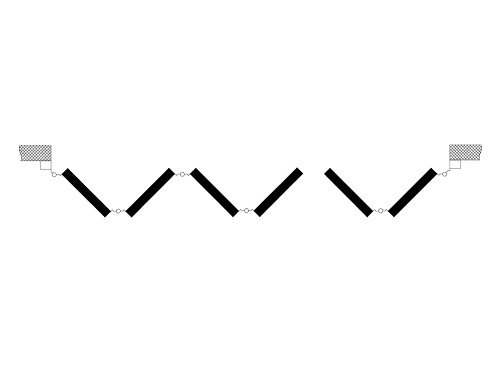

Конструктивное решение складных панорамных ворот со схемой открывания 4+2

Шесть створок. Открывание четырех створок налево и двух створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 700 до 7 100
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 540
b2, мм Правый пристенок 320
Конструктивное решение складных панорамных ворот со схемой открывания 2+4

Шесть створок. Открывание двух створок налево и четырех створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 2 700 до 7 100
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 320
b2, мм Правый пристенок 540

Схема открывания ворот: 8 створок

Конструктивное решение складных панорамных ворот со схемой открывания 4+4

Восемь створок. Открывание четырех створок налево и четырех створок направо

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема от 2 000 до 6 000
B, мм Ширина проема от 3 500 до 9 000
h, мм Высота притолоки не менее 150
b1, мм Левый пристенок 540
b2, мм Правый пристенок 540
