Цвет секционных ворот
Снаружи: Красно-коричневый RAL 8017
Внутри: Белый RAL 9003
Другие варианты стандартного цвета секционных ворот в той же стоимости
Белый цвет RAL 9003
Коричневый цвет RAL 8014
Красно-коричневый цвет RAL 8017
Цвет серебро RAL 9006
Серый цвет RAL 7004
Бежевый цвет RAL 1014
Зеленый цвет RAL 6005
Синий цвет RAL 5005
Цвет графит RAL 7024
Цвет антрацит RAL 7016
Красный цвет RAL 3000
Нестандартные цвета секционных ворот(с наценкой)
Цвет антрацит "мороз" RAL 7016
Цвет красно-коричневый "мороз" RAL 8017
Цвета секционных ворот "Имитация дерева" (с наценкой)
Имитация дерева - цвет Золотой дуб
Имитация дерева - цвет Венге
Имитация дерева - цвет Темный дуб
Стандартные цвета гладкой панели секционных ворот(с наценкой)
Цвет гладкой панели - Белый RAL 9003
Цвет гладкой панели - Красно-коричневый RAL 8017
Цвет гладкой панели - Антрацит RAL 7016
Нестандартные цвета гладкой панели секционных ворот (с наценкой)
Цвет гладкой панели - Антрацит <мороз> RAL 7016
Цвет гладкой панели - Красно-коричневый RAL 8017
Дизайн панелей полотна секционных ворот

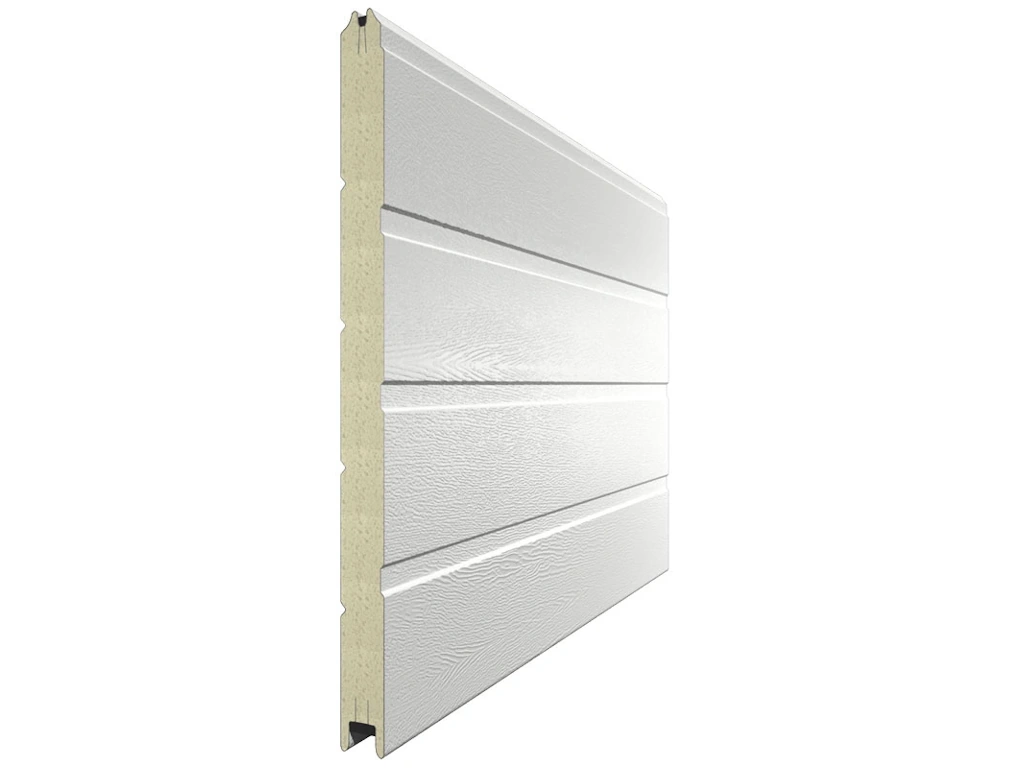

Дизайн Доска в красно-коричневом цвете RAL 8017

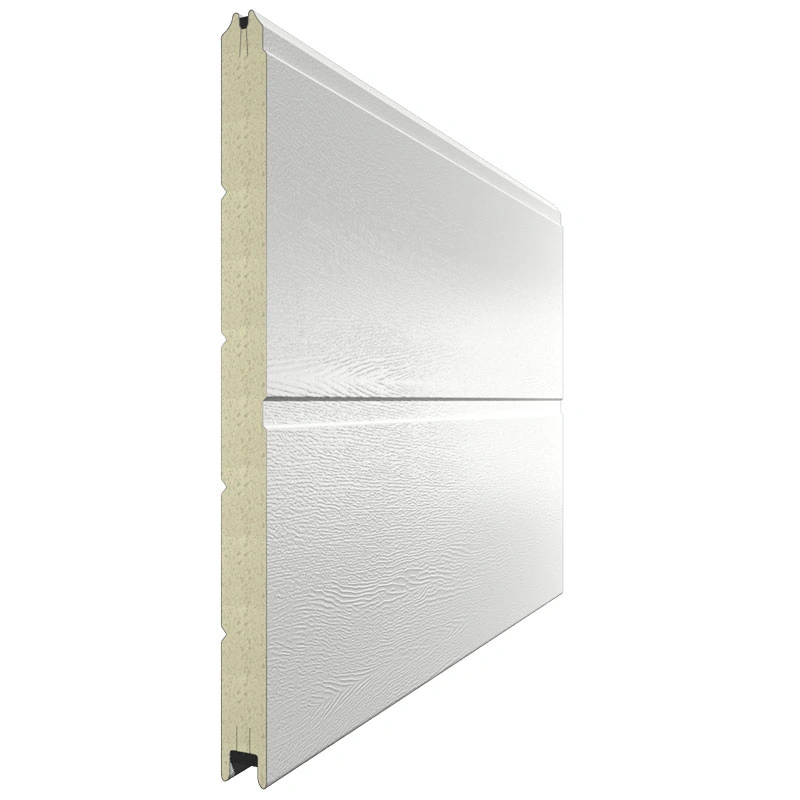

Дизайн Широкая полоса в красно-коричневом цвете RAL 8017

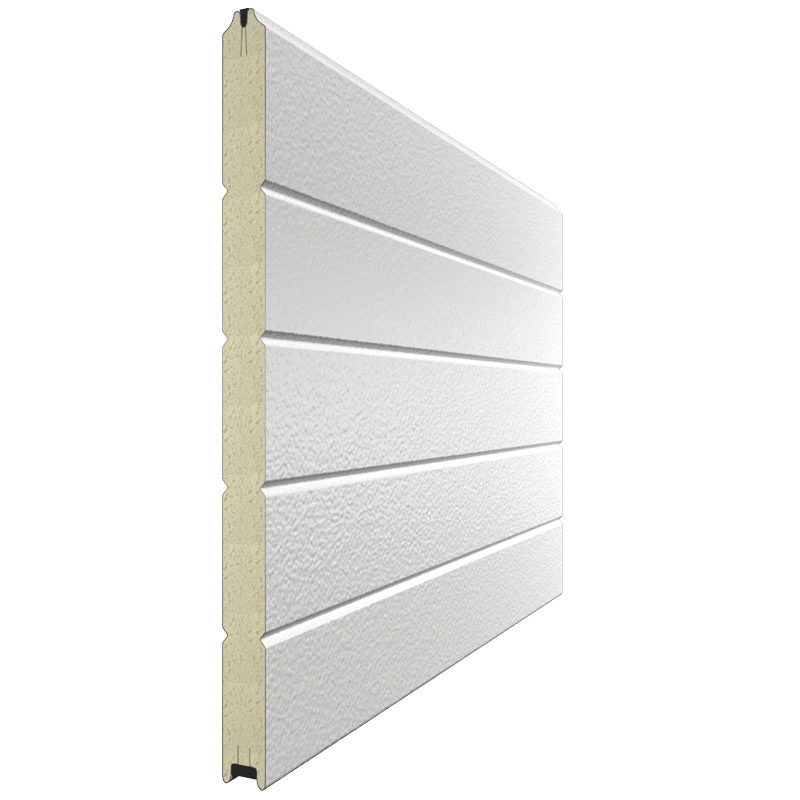

Дизайн Горизонтальная полоса Гофра в красно-коричневом цвете RAL 8017

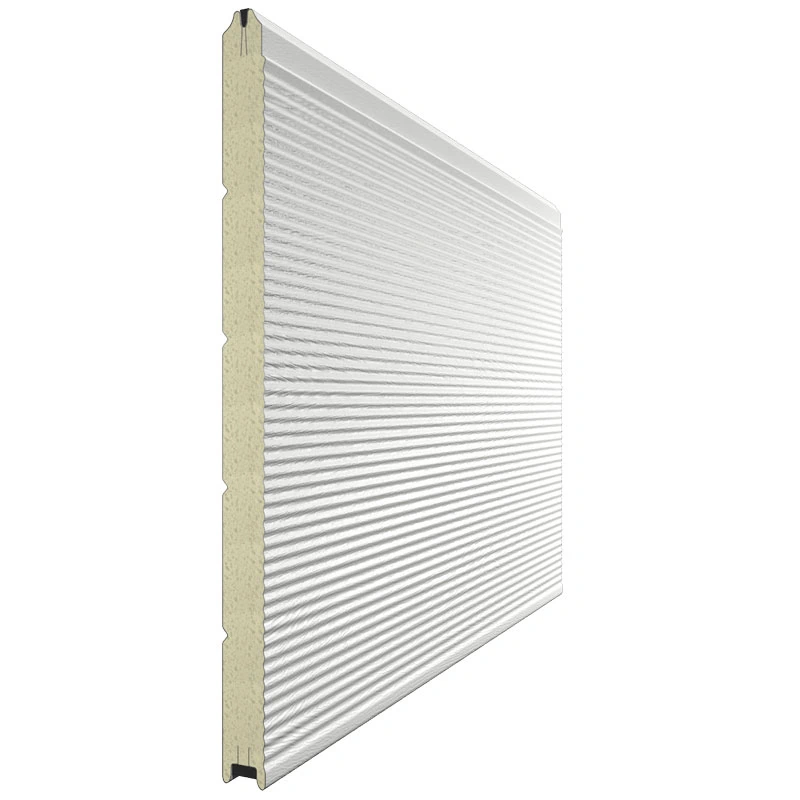

Дизайн Волна в красно-коричневом цвете RAL 8017

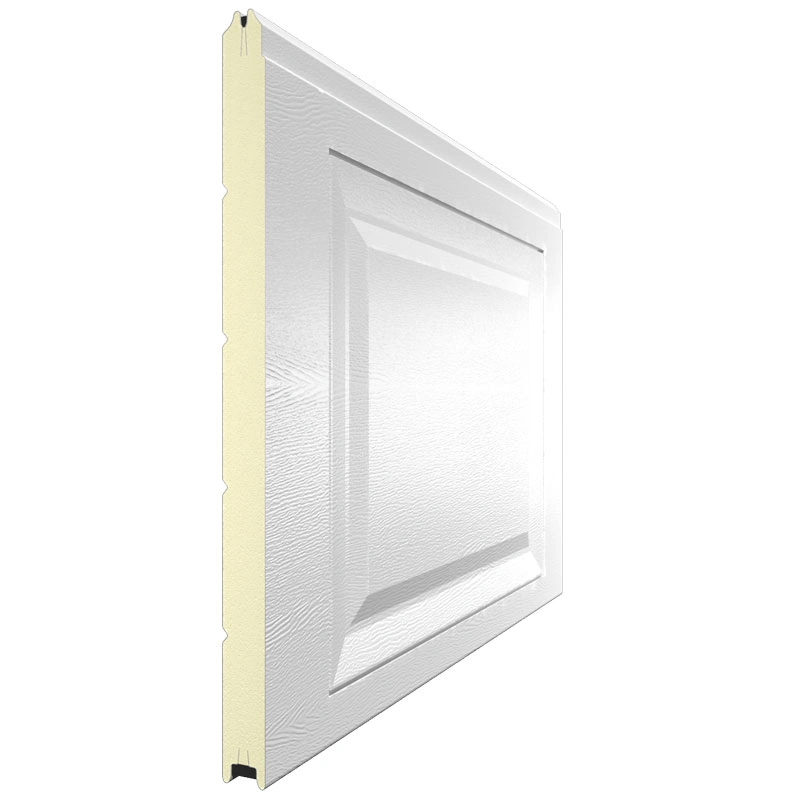

Дизайн Филенка в красно-коричневом цвете RAL 8017

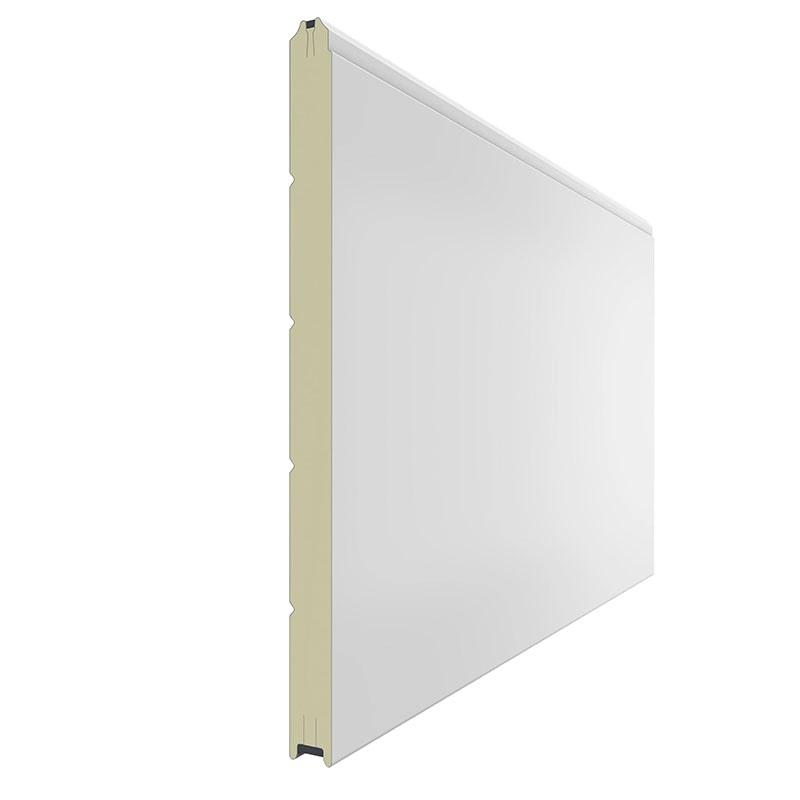

Дизайн Гладкий лист: Верхняя полоса в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Доска в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Широкая полоса в красно-коричневом цвете RAL 8017
Стандартная комплектация секционных ворот

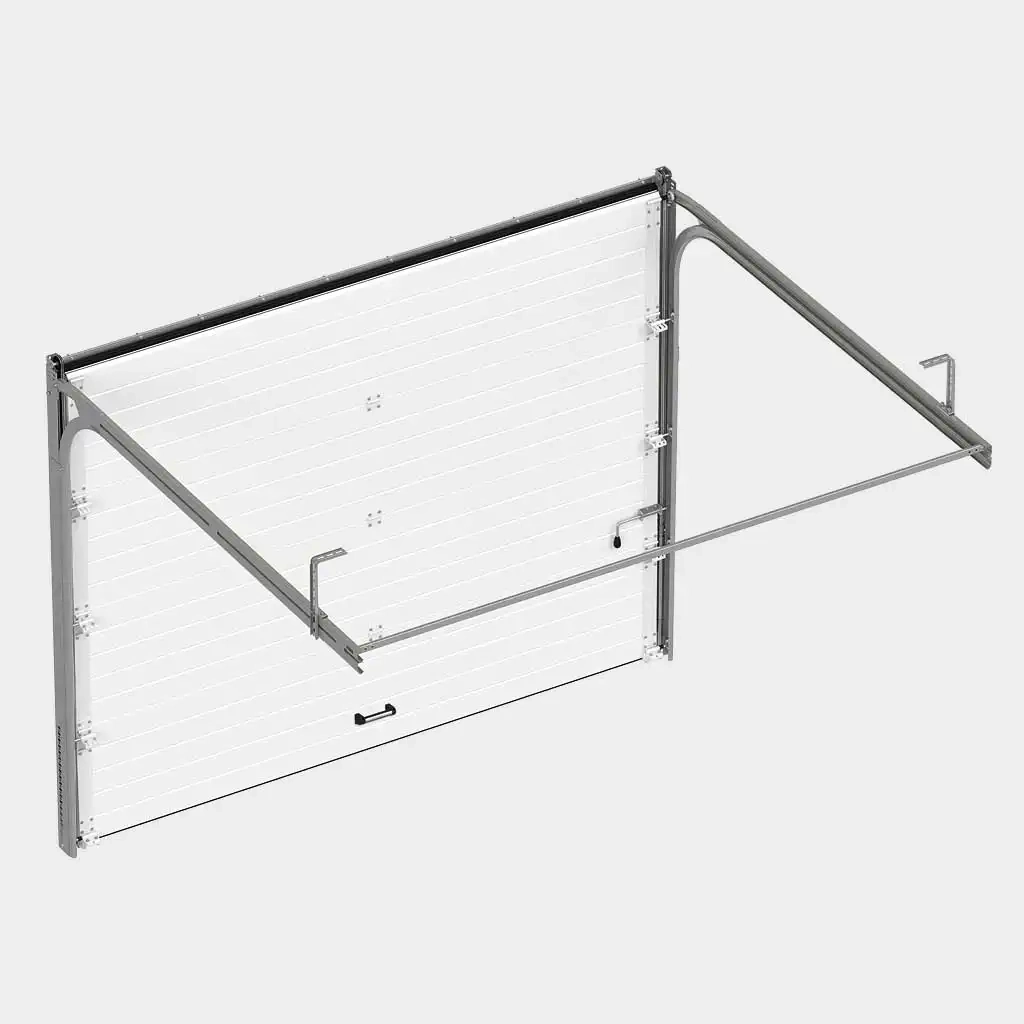

Полотно из стальных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры

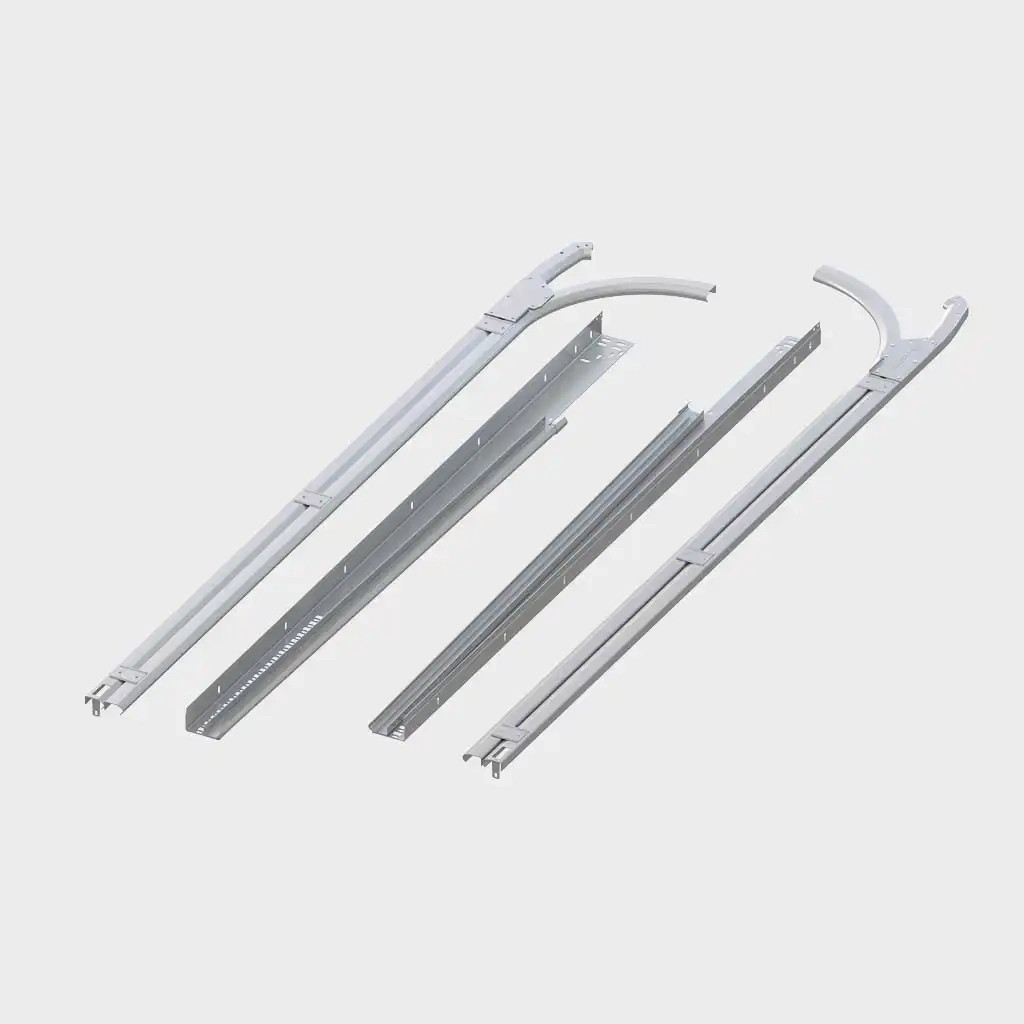

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм повышенной прочности, с перфорациями для монтажа
Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.
Торсионный механизм с ресурсом 25 000 циклов и более. Открывание и закрывание полотна ворот без усилий

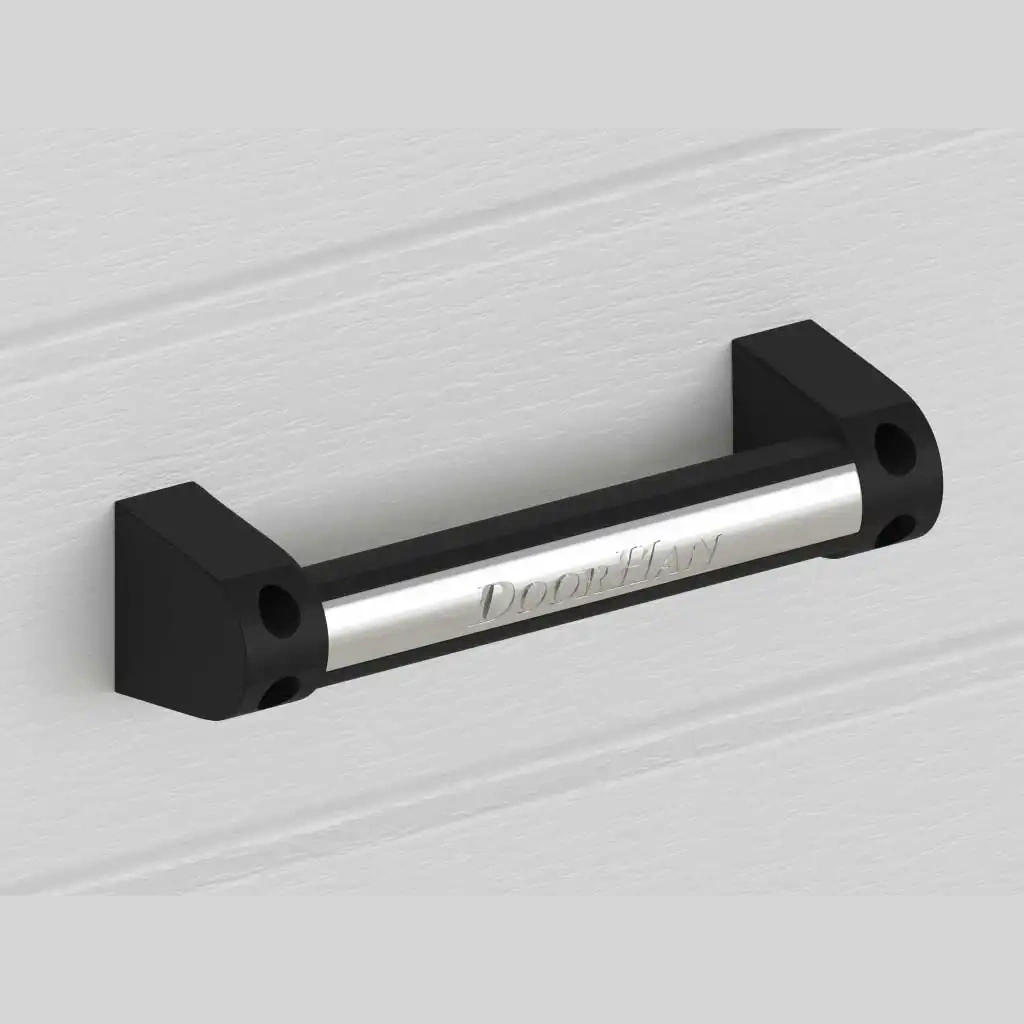

Ручка для поднятия полотна ворот

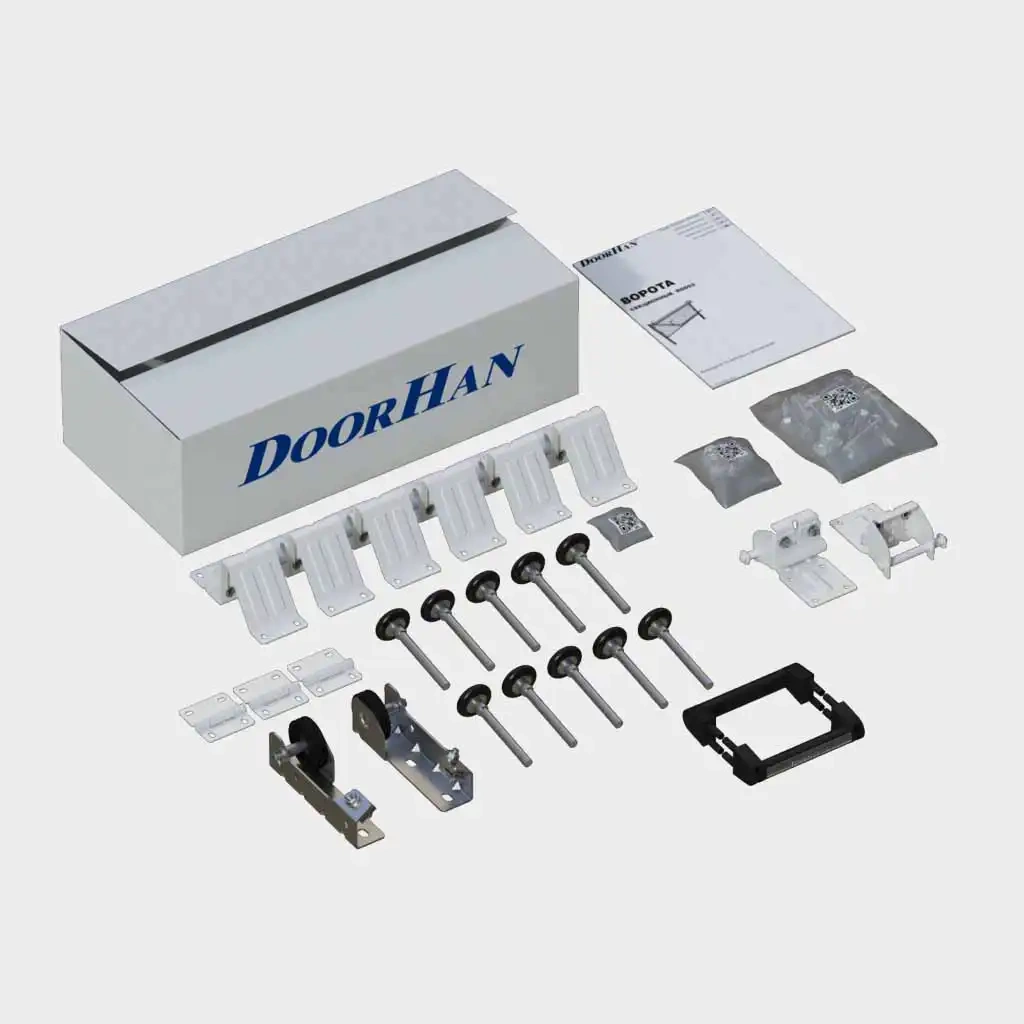

Коробка с комплектацией
Дополнительная комплектация

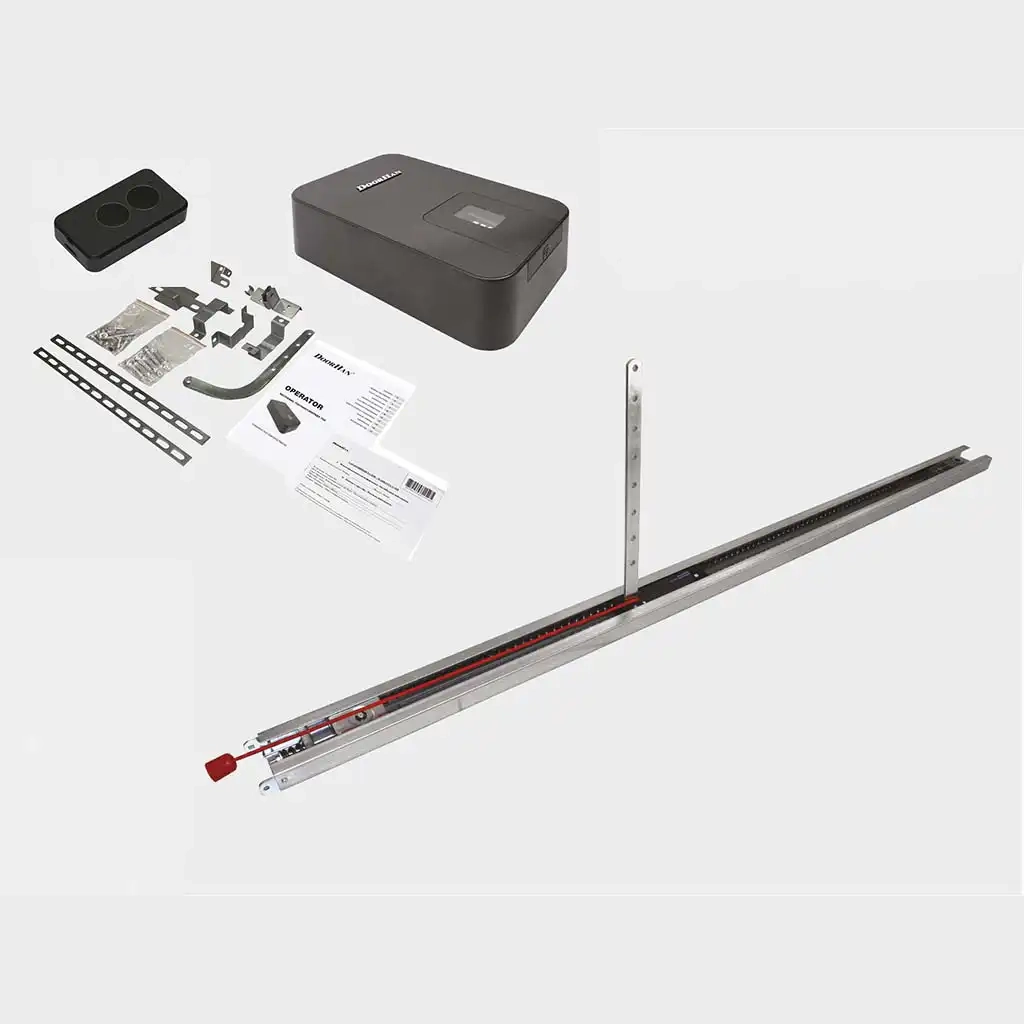

Автоматический потолочный привод с рейкой для низкого и стандартного типа подъёма
Автоматический вальный привод для стандартного, высокого, вертикального, наклонного подъёма
Ручной цепной привод для стандартного, высокого, вертикального, наклонного типа подъёма
Веревочный привод для ручного подъема ворот до 3,5 метров. Для низкого, стандартного, высокого, вертикального, наклонного типа подъёма.

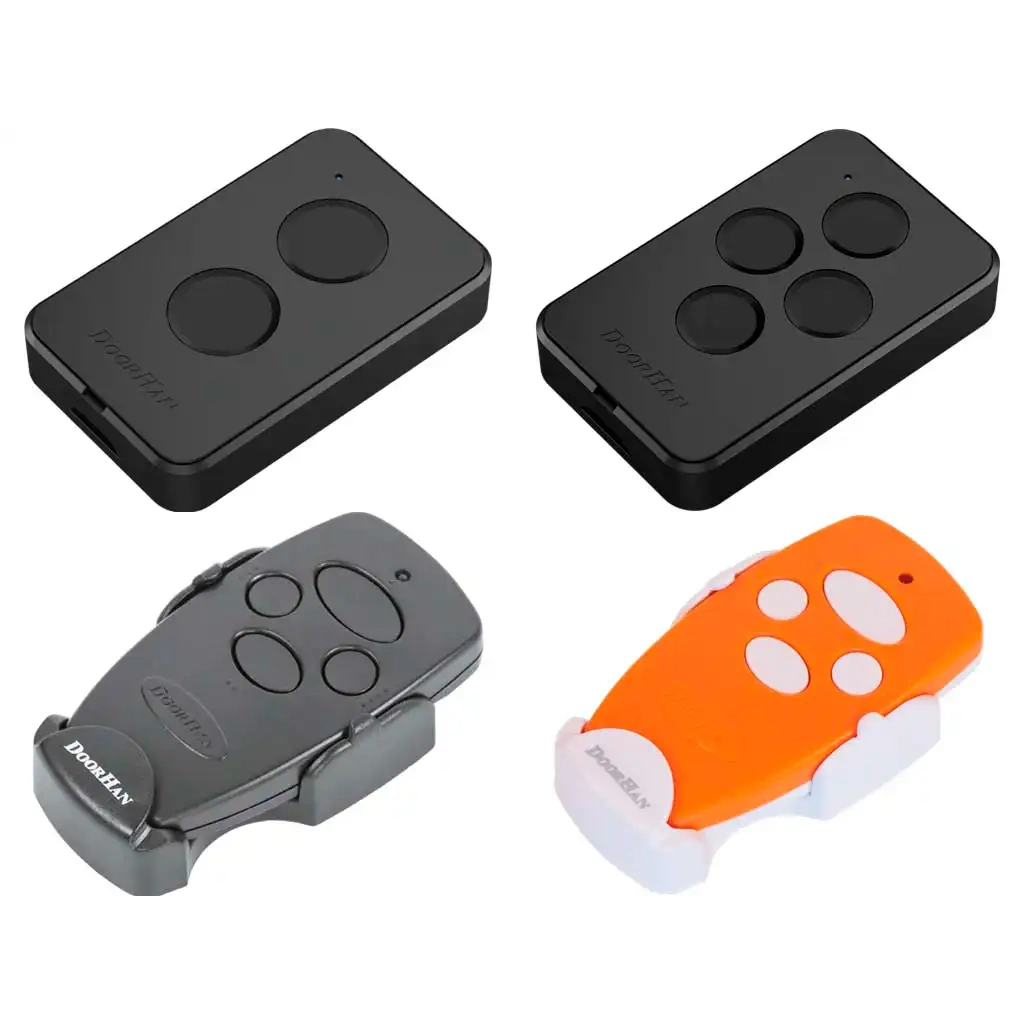

Двух и четырех канальные пульты управления

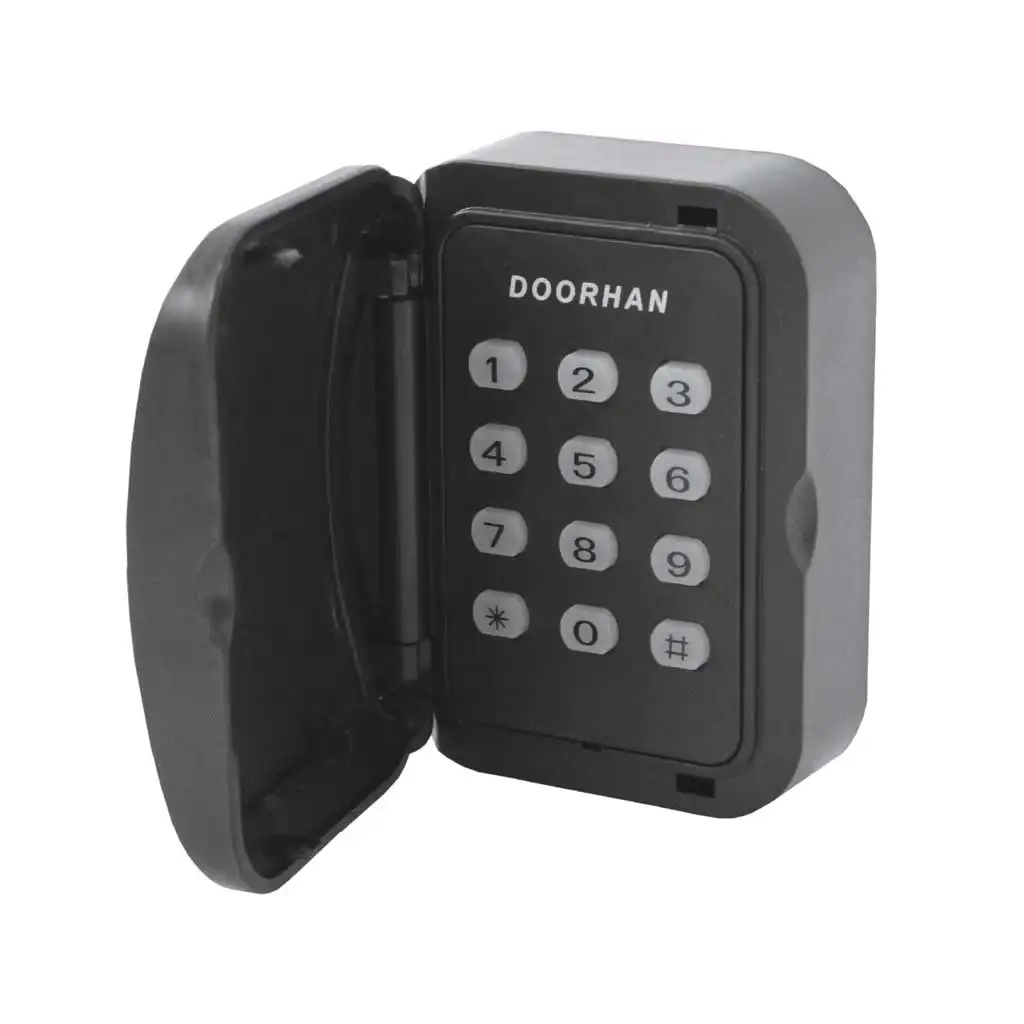

Кодовая беспроводная клавиатура KEYPAD

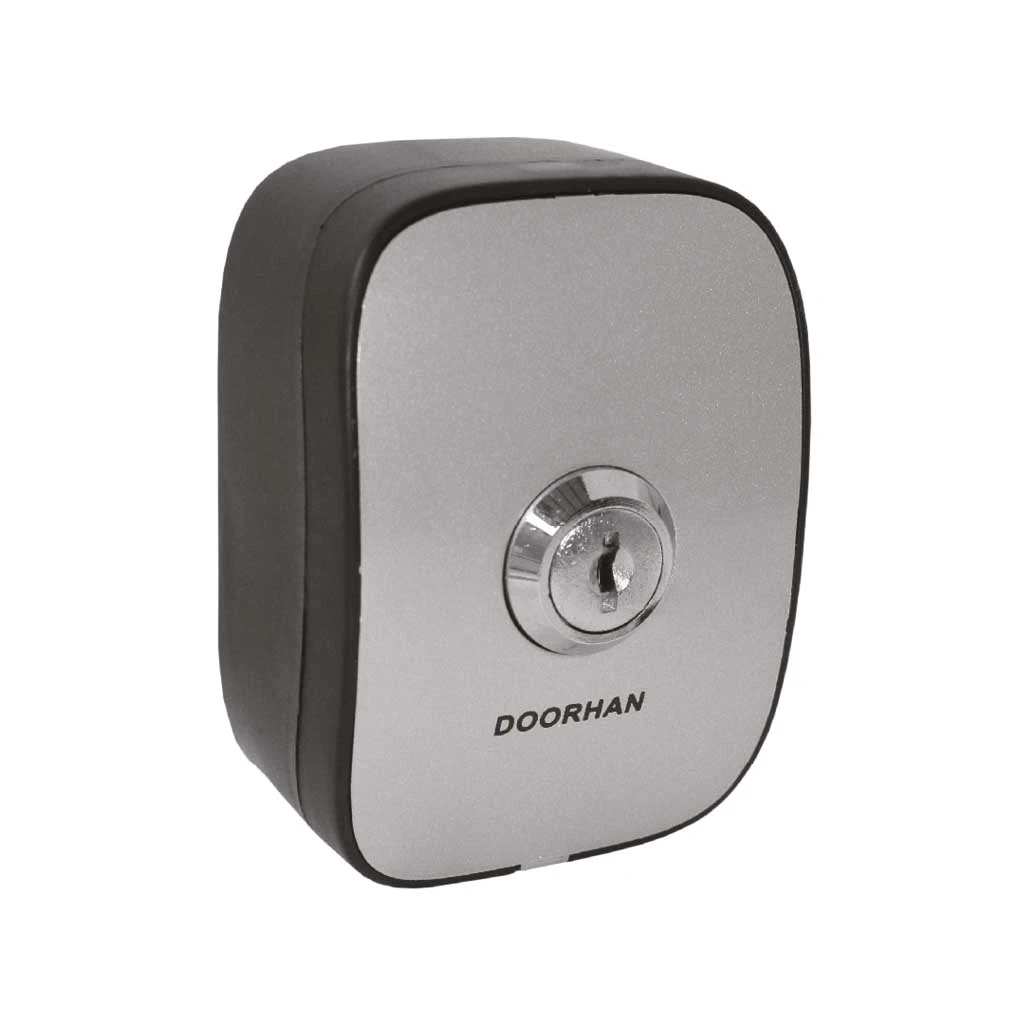

Ключ-кнопка KEYSWITCH_N

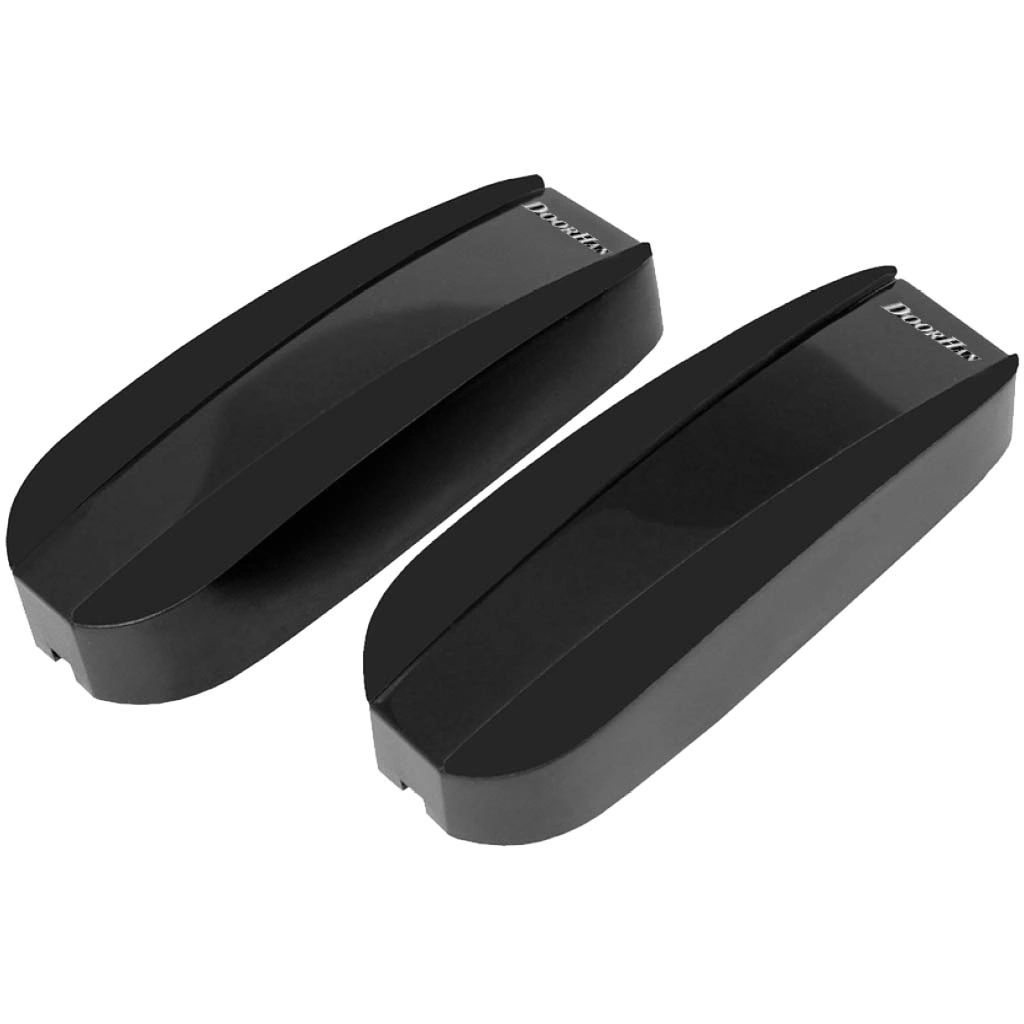

Фотоэлементы безопасности PHOTOCELL-N

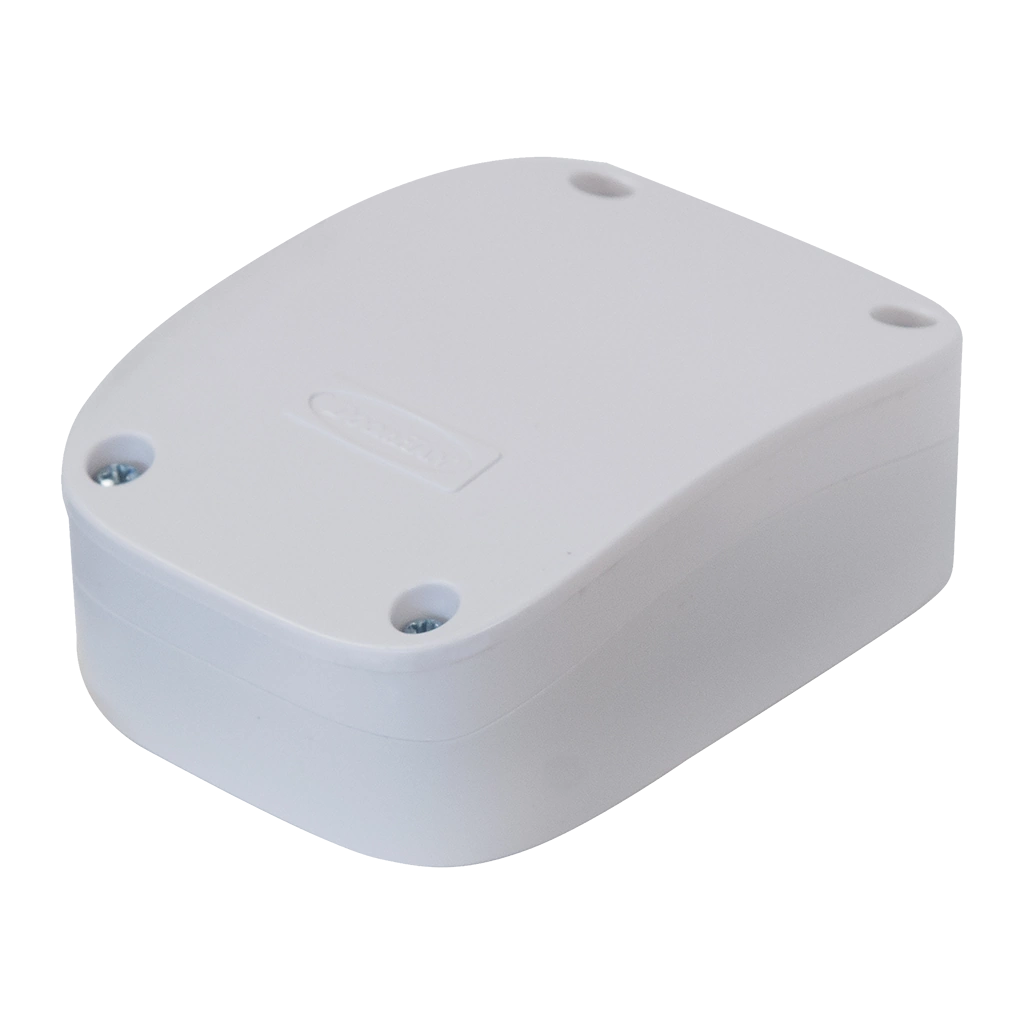

Блок управления воротами с сотового телефона GSM 4.0

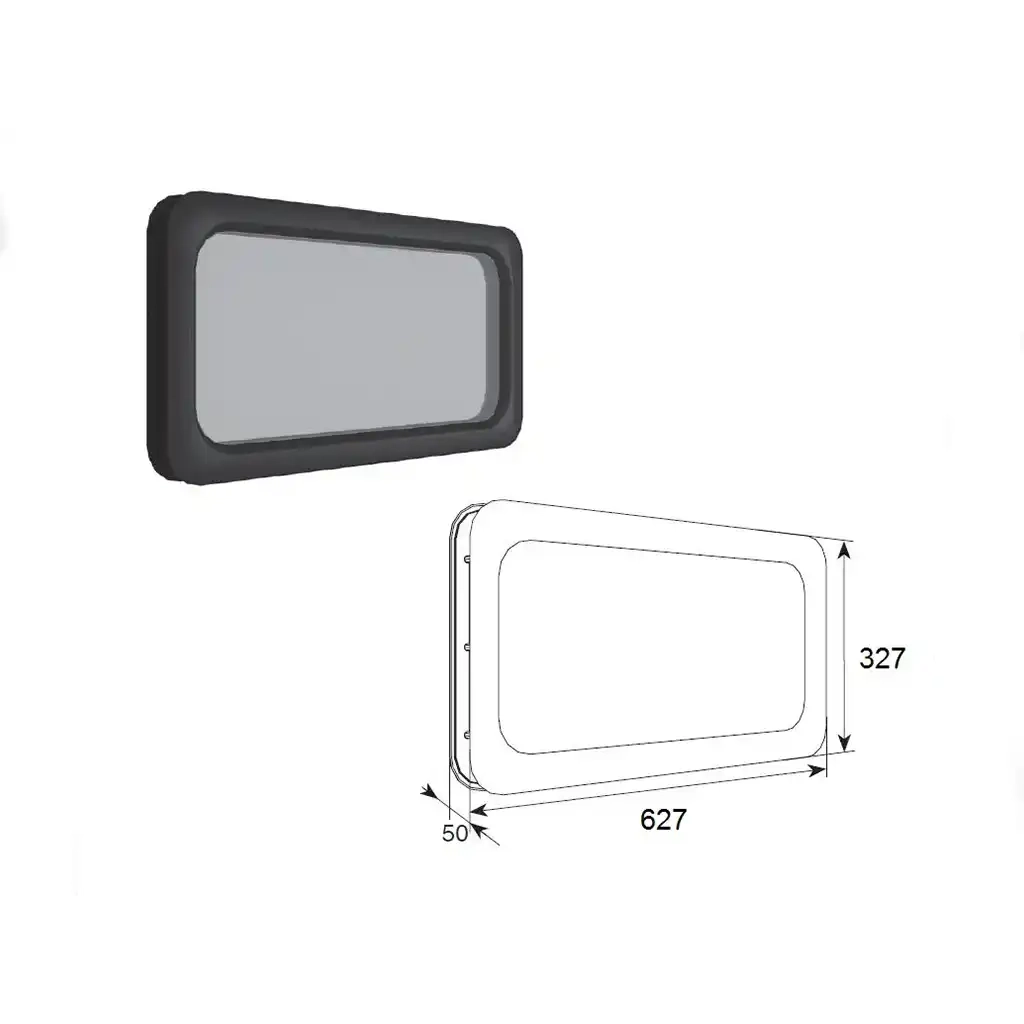

Окно акриловое 635х330 с двойным стеклом арт. DH85603

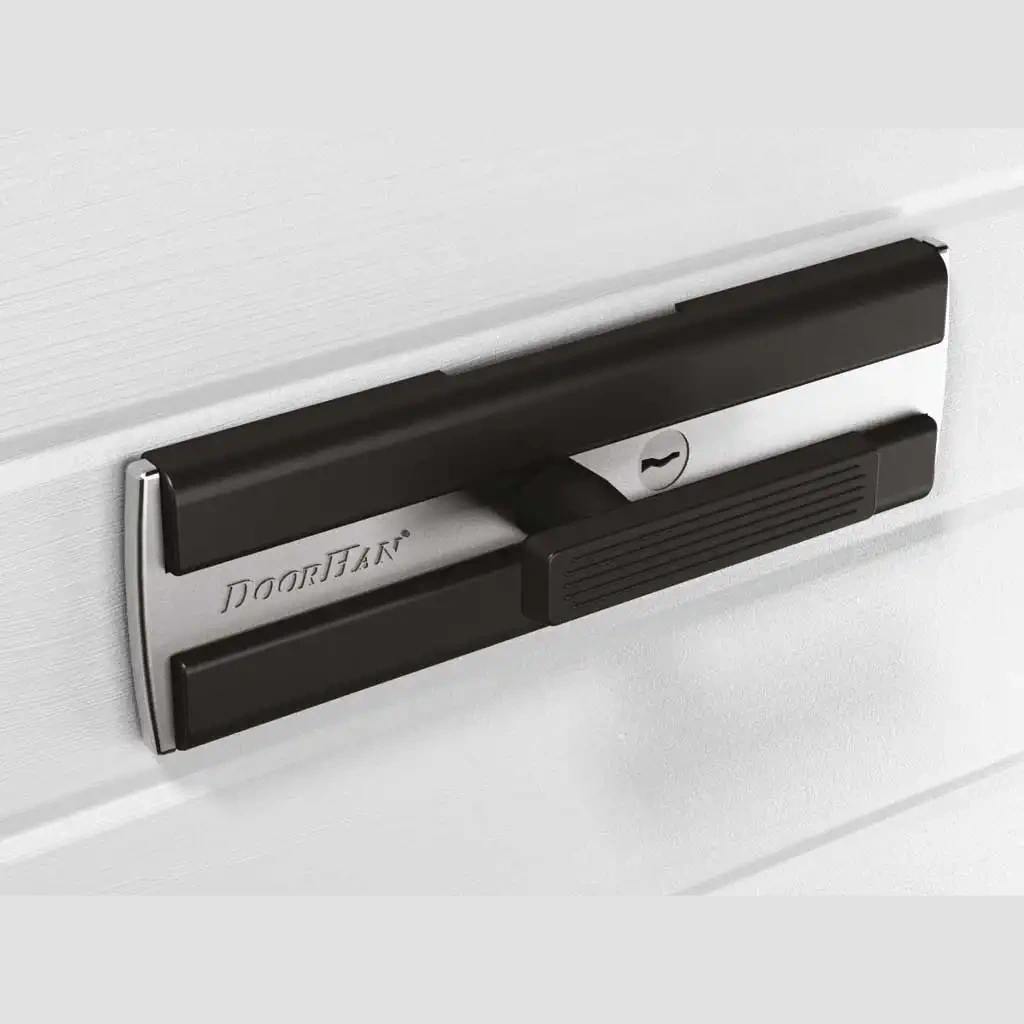

Механический замок позволяет блокировать полотно ворот в закрытом положении

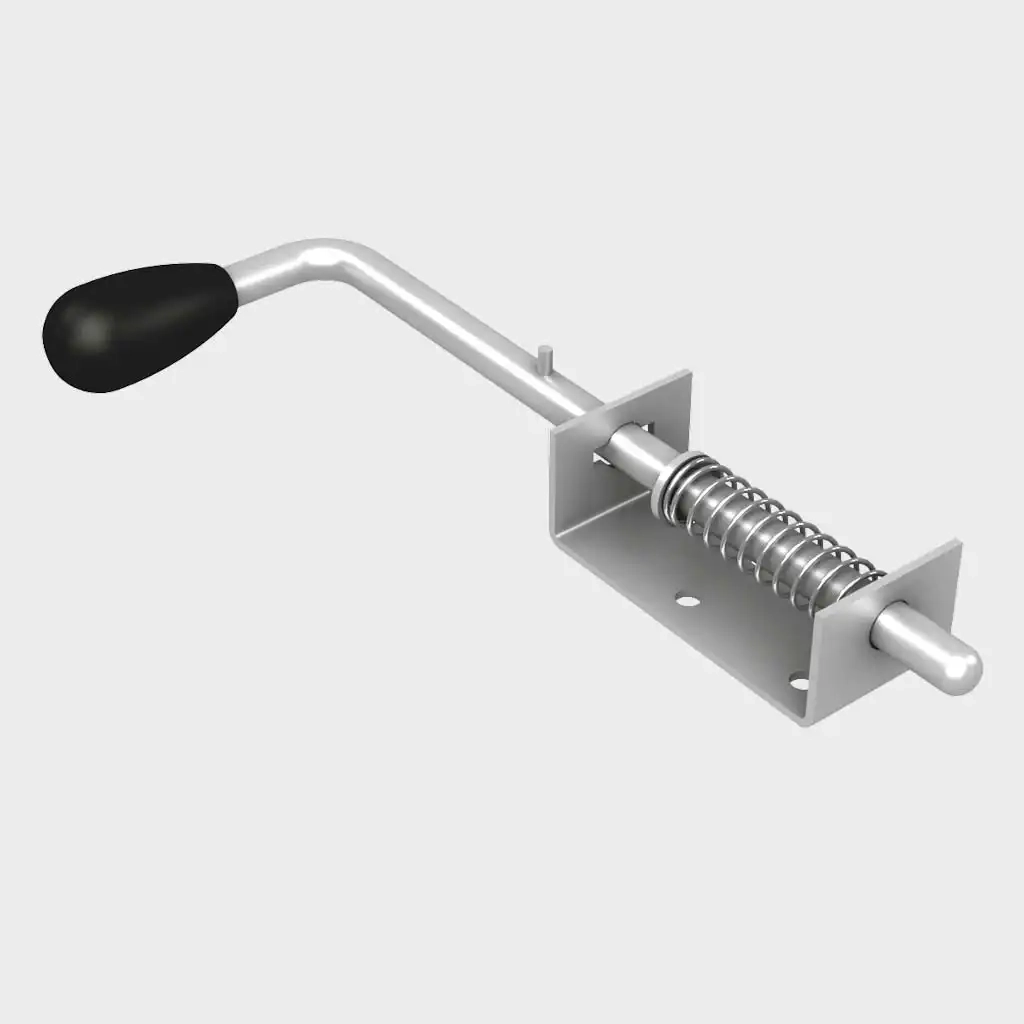

Механическая задвижка (арт. R25135)

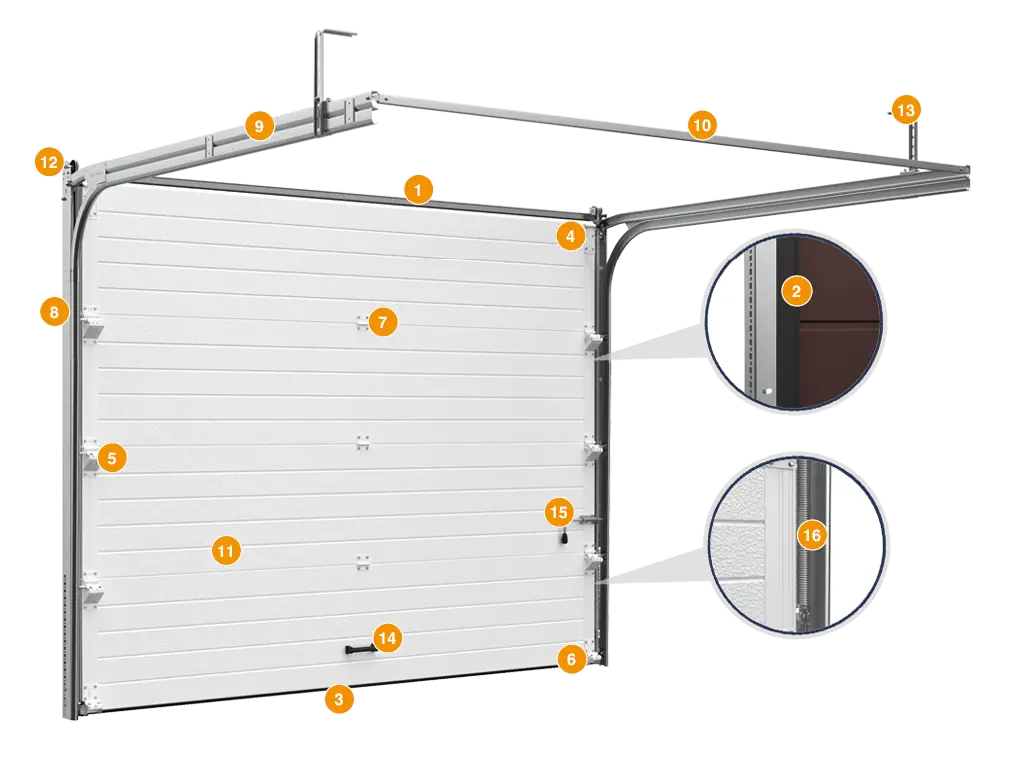

- Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
- Концевой П-образный опорный кронштейн
- Верхний профиль
- Горизонтальная направляющая
- Боковая крышка
- Угловая стойка
- Вертикальная направляющая
- Торсионная пружина
- Опора с роликодержателем и роликом
- Верхний уплотнитель
- Петля
- Полотно ворот из сэндвич-панелей
- Нижний угловой кронштейн
- Нижний уплотнитель
- Ручка
- Верхняя опора с роликодержателем и роликом
Таблица размеров секционных ворот RSD02
| Наименование | Значение |
|---|---|
| Высота проема, мм | от 2 000 до 3 500 |
| Ширина проема, мм | от 1 100 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
Замер объекта
Профессиональный замер
При замере проёма монтажником, осуществляющим последующий монтаж ворот, оценивается необходимость дополнительных работ, которая зависит от материала стен и потолка, других особенностей проёма и составляется индивидуальная сметная стоимость монтажа секционных ворот.
Стоимость замера проёма вычитается из общей стоимости монтажа.
Самостоятельный замер

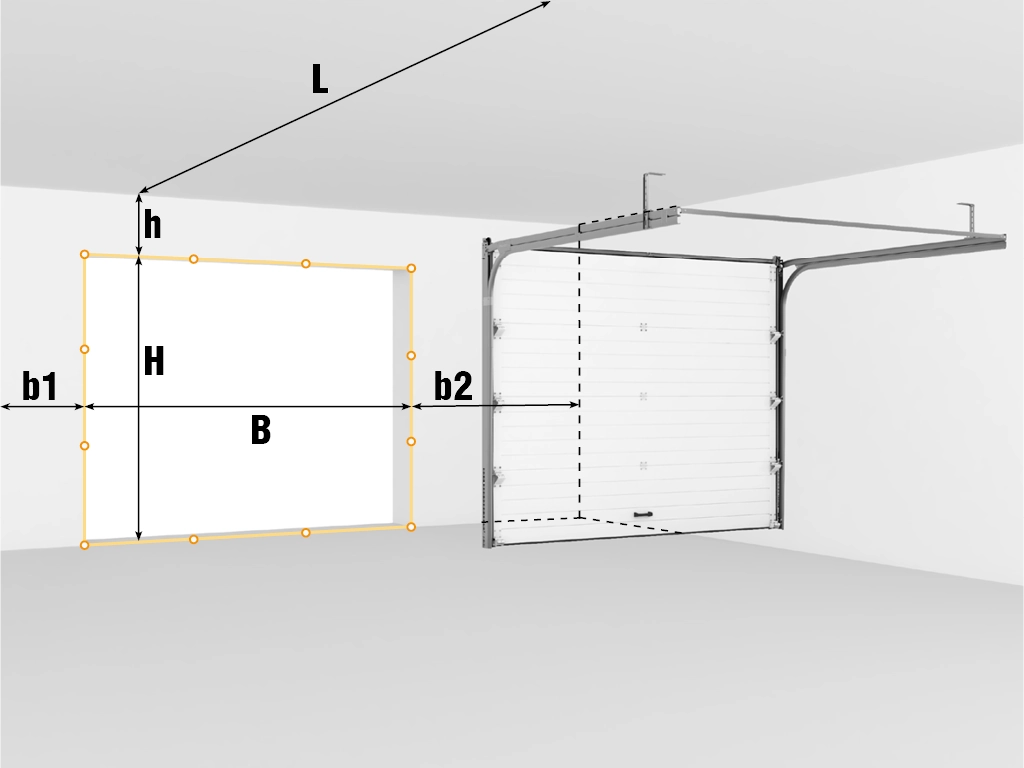

1. Для замера ширины, высоты проёма, притолоки, боковых пространств и глубины нужна рулетка вместе со строительным уровнем.
2. Все измерения выполняются внутри помещения.
3. Каждое измерение выполняется по трём линиям.
4. Измеряем высоту проёма H — от чистого пола до верхней точки проёма. Записываем наибольшее значение.
5. Измеряем ширину проёма B — справа налево по внутренней части. Записываем наибольшее значение.
6. Измеряем притолоку h — расстояние от верхней точки проёма до препятствия. Записываем наименьшее значение. Минимум 150 мм.
7. Измеряем боковые расстояния b1 / b2 — слева и справа до ближайшей преграды. Записываем наименьшее значение. Минимум 120 мм с каждого края.
8. Измеряем глубину помещения L, фиксируем наименьшее значение.
9. Перепад по высоте пола должен быть не более 10 мм по всей ширине ворот.
10. Монтажную плоскость притолоки и стен проверяем строительным уровнем.
11. Направляющие крепятся только на монолитное и прочное основание.
12. Если основание непрочное, проём нужно окантовать уголком или изготовить металлический проём из профильной трубы.
Замерочный лист • Для печати • Нажмите для просмотра

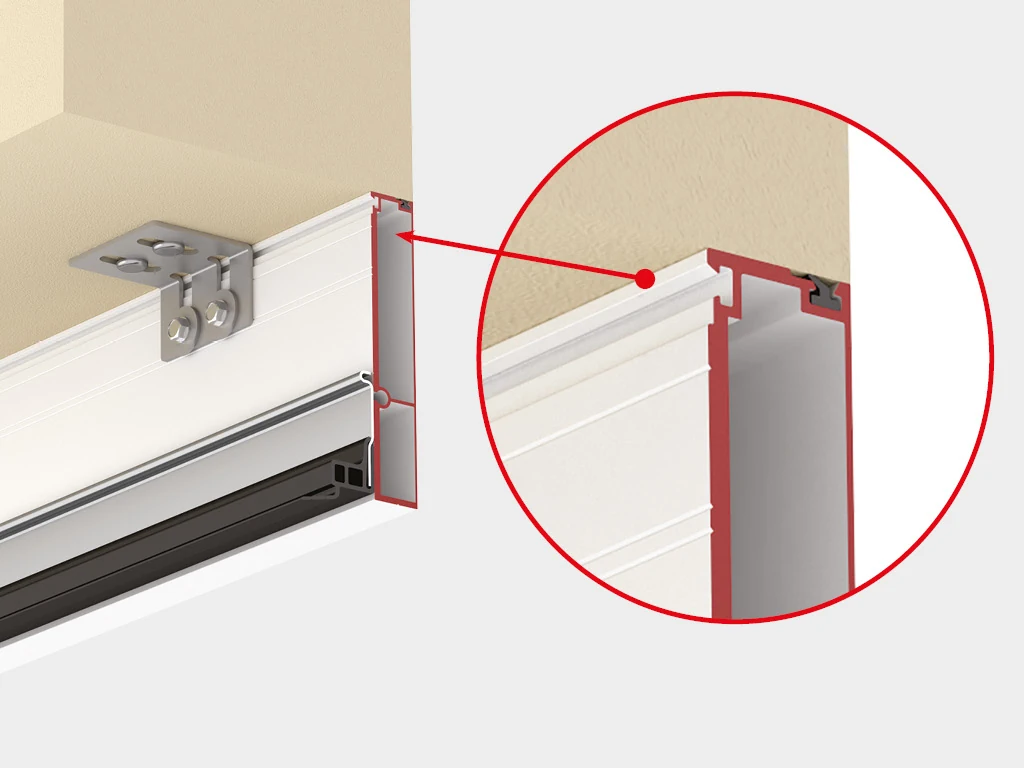

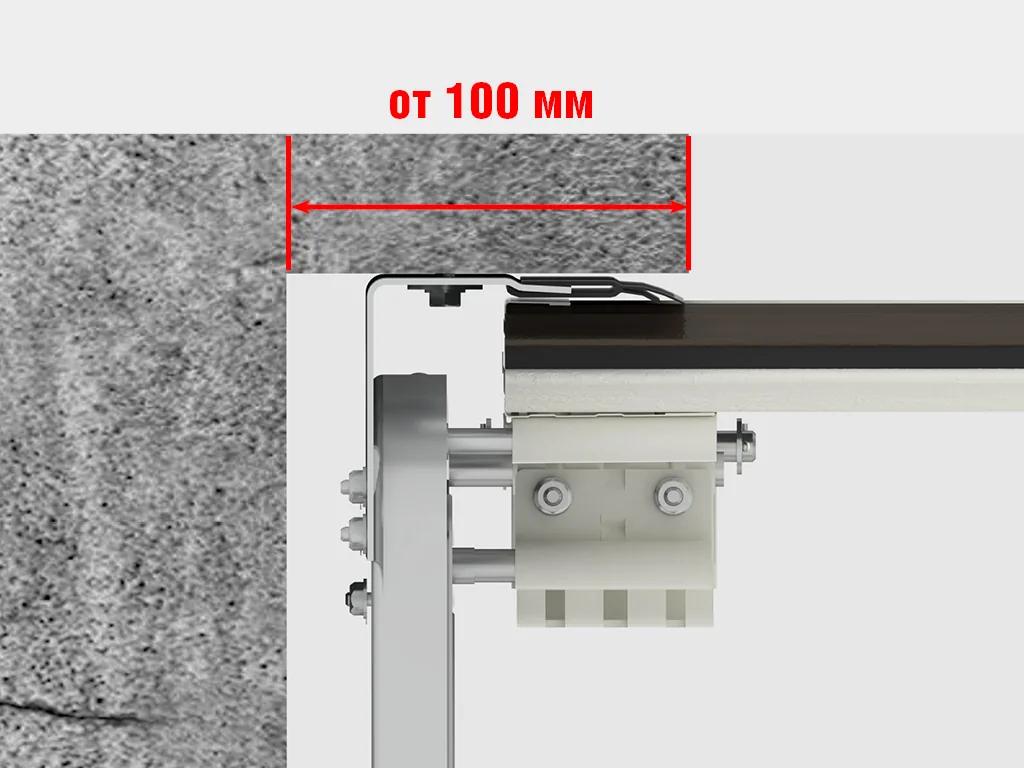

Установка накладным монтажом секционных ворот RSD02

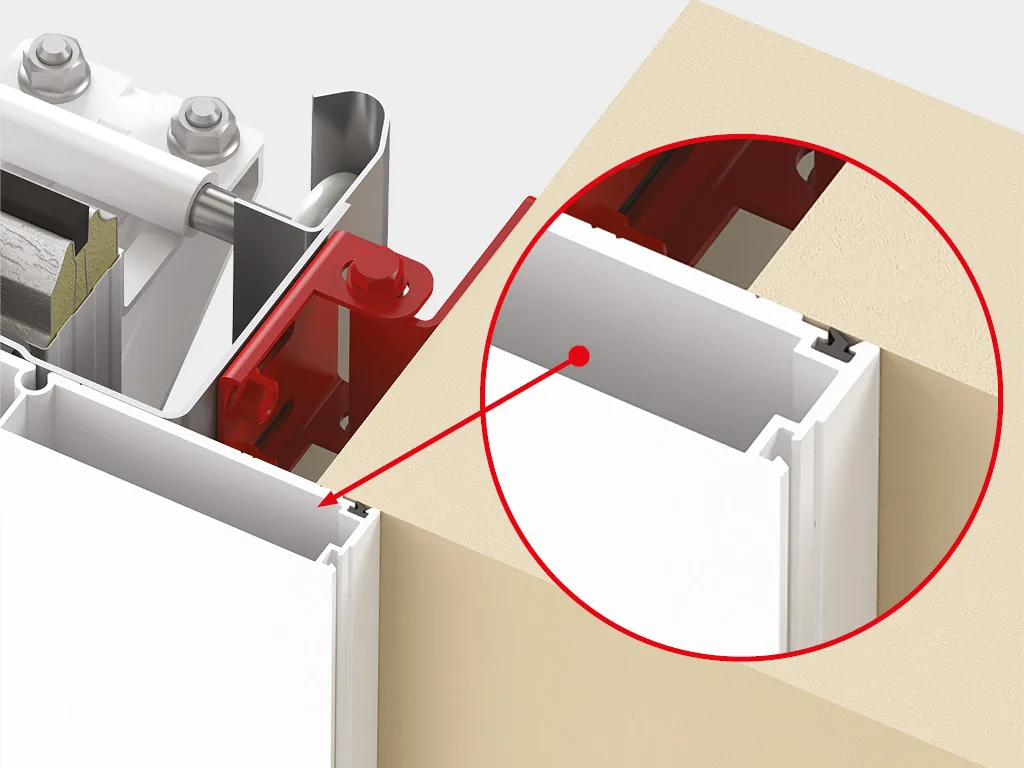

Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Профессиональный монтаж
Стоимость полного цикла установки ворот зависит от проема.
Работы разделяются на следующие этапы:
1. Доставка до объекта
2. Подготовка(изготовление) проема, при необходимости, если нельзя установить в существующий проем.
3. Установка секционных ворот на существующий проем.
4. Монтаж автоматики
Так, например можно подготовку проёма для монтажа сделать самостоятельно или она будет не нужна. Тогда стоимость монтажа секционных ворот будет ниже.
Стоимость монтажа зависит от размера ворот, материала стен и потолка, наличия автоматики открывания ворот, удалённости от г. Екатеринбург, от других особенностей проёма.
Для самостоятельной установки
Для улучшения дизайна и технических характеристик

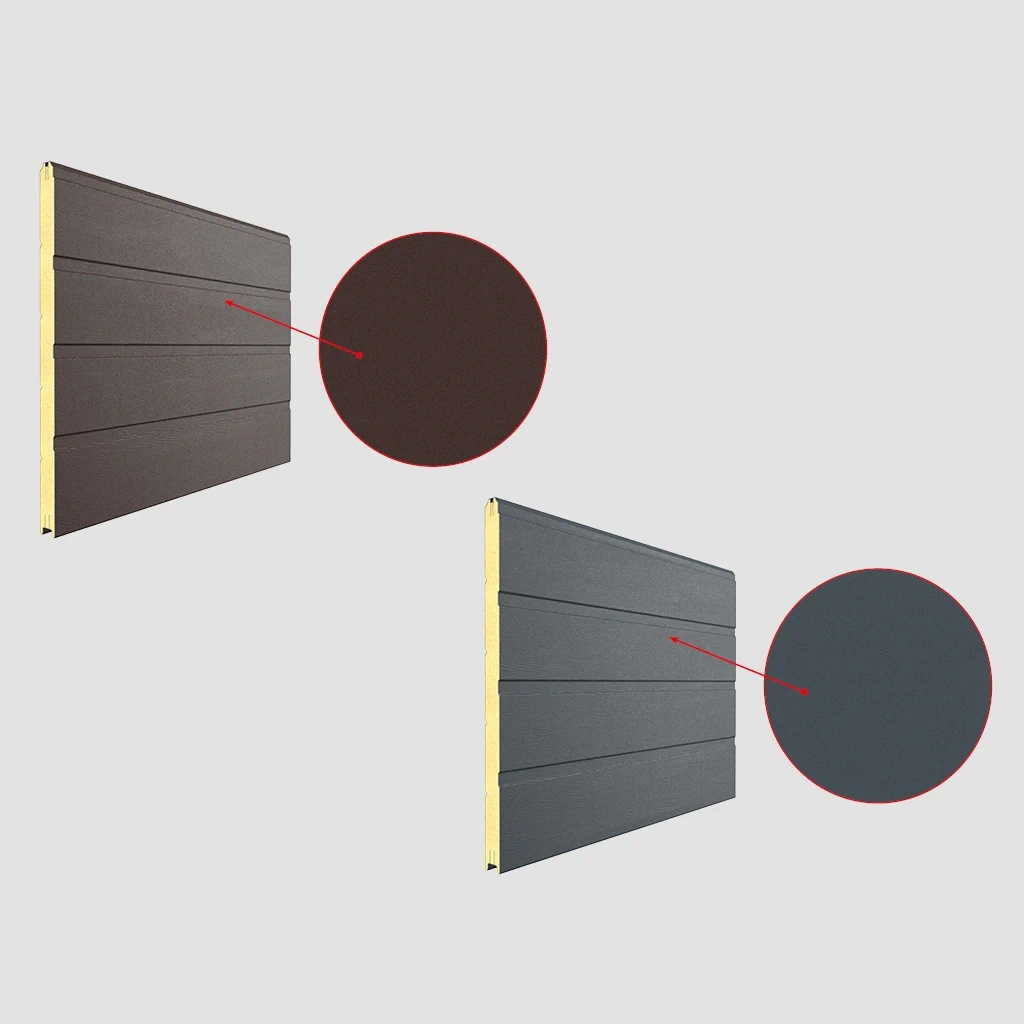

Новые цвета сэндвич-панелей — RAL 8017 и RAL 7016 с матовой поверхностью с эффектом «мороз».

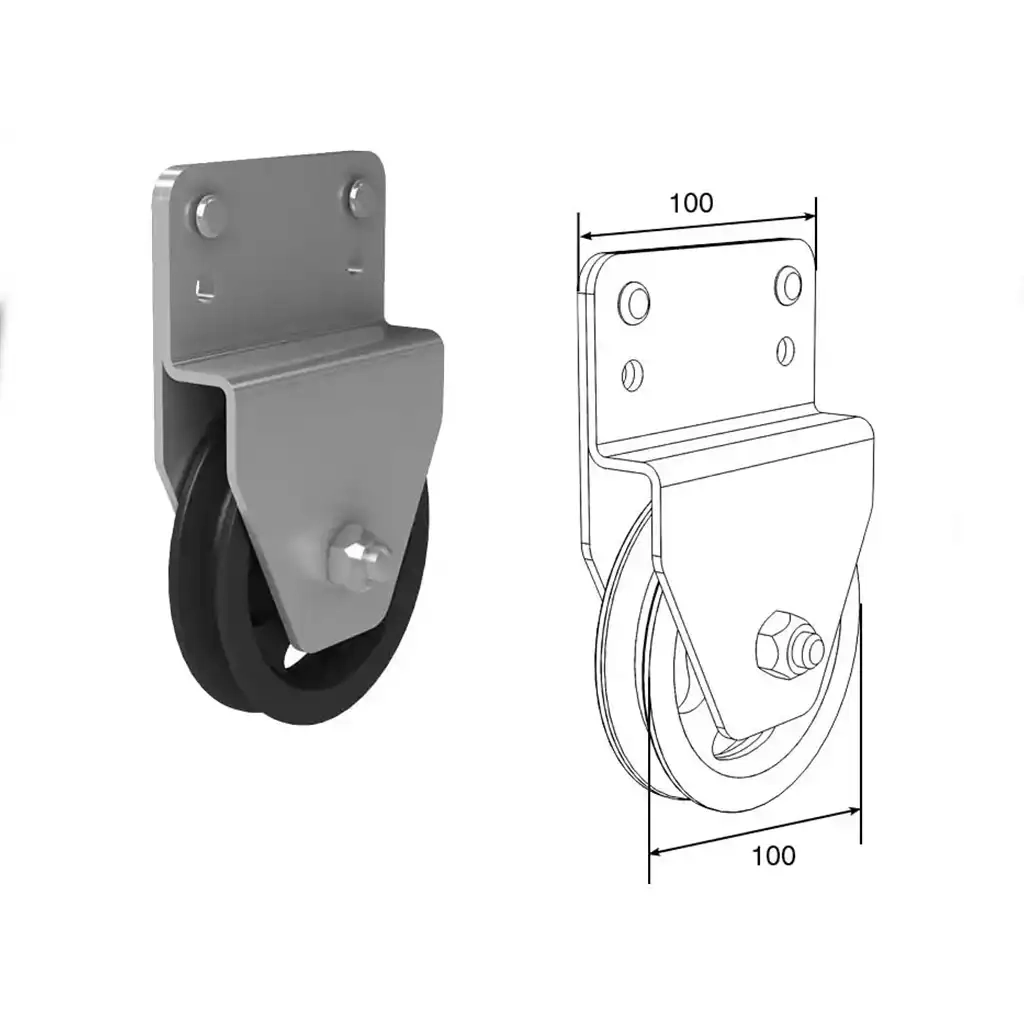

Ручной веревочный привод. Оптимален для небольших ворот до 3,5 метров высотой.

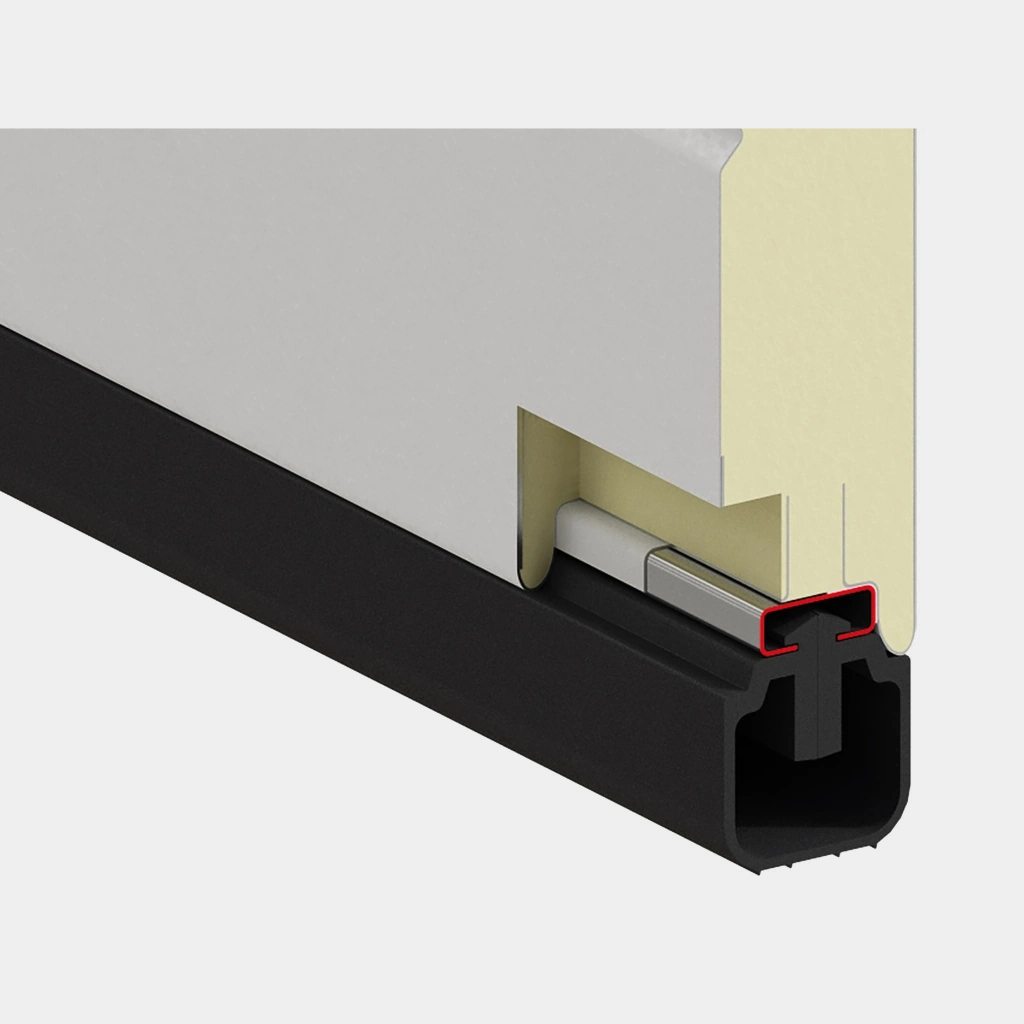

Увеличена металлоемкость и толщина стенок подвижной части окончания торсионной пружины Ø50 мм, упрощен монтаж в четыре шпоночных паза.

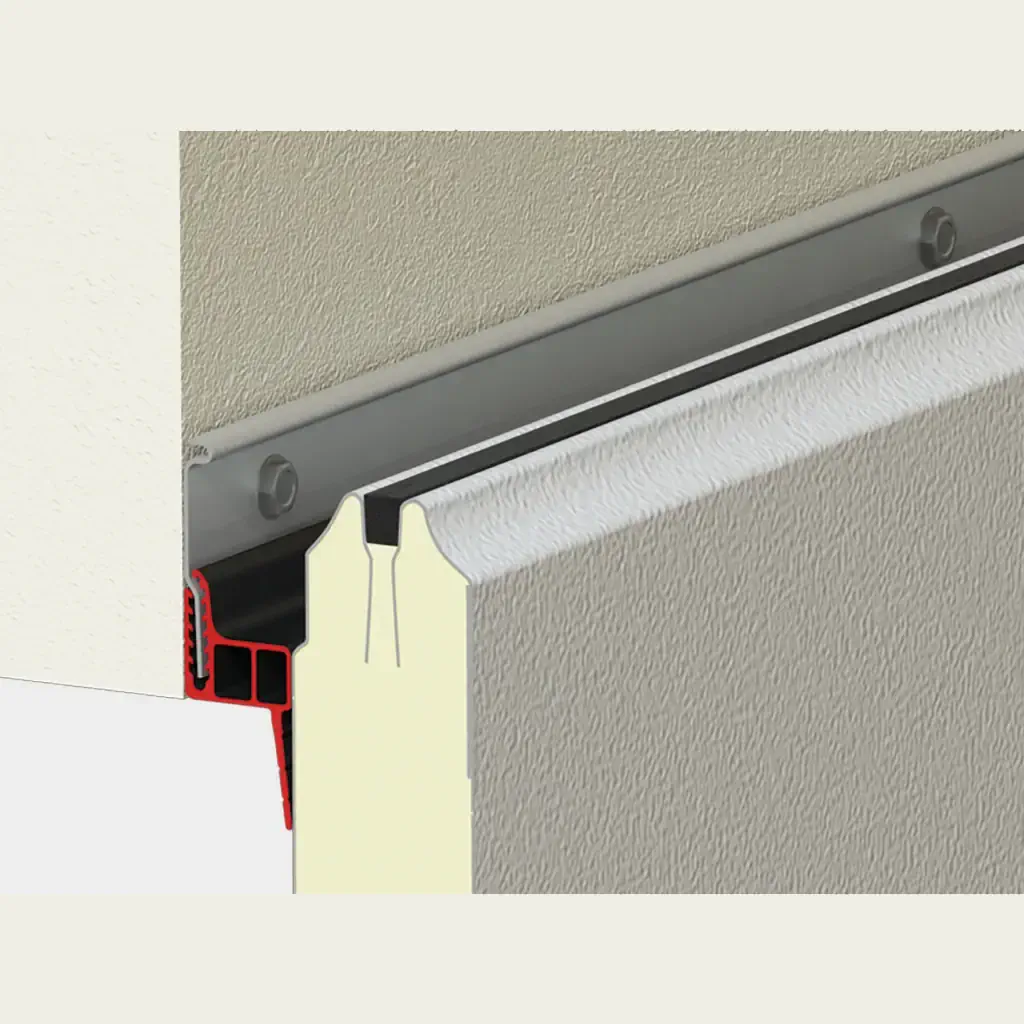

Новый двухлепестковый уплотнитель – была увеличена длина лепестков и добавлены концентраторы напряжений
Типы подъема секционных ворот RSD 02

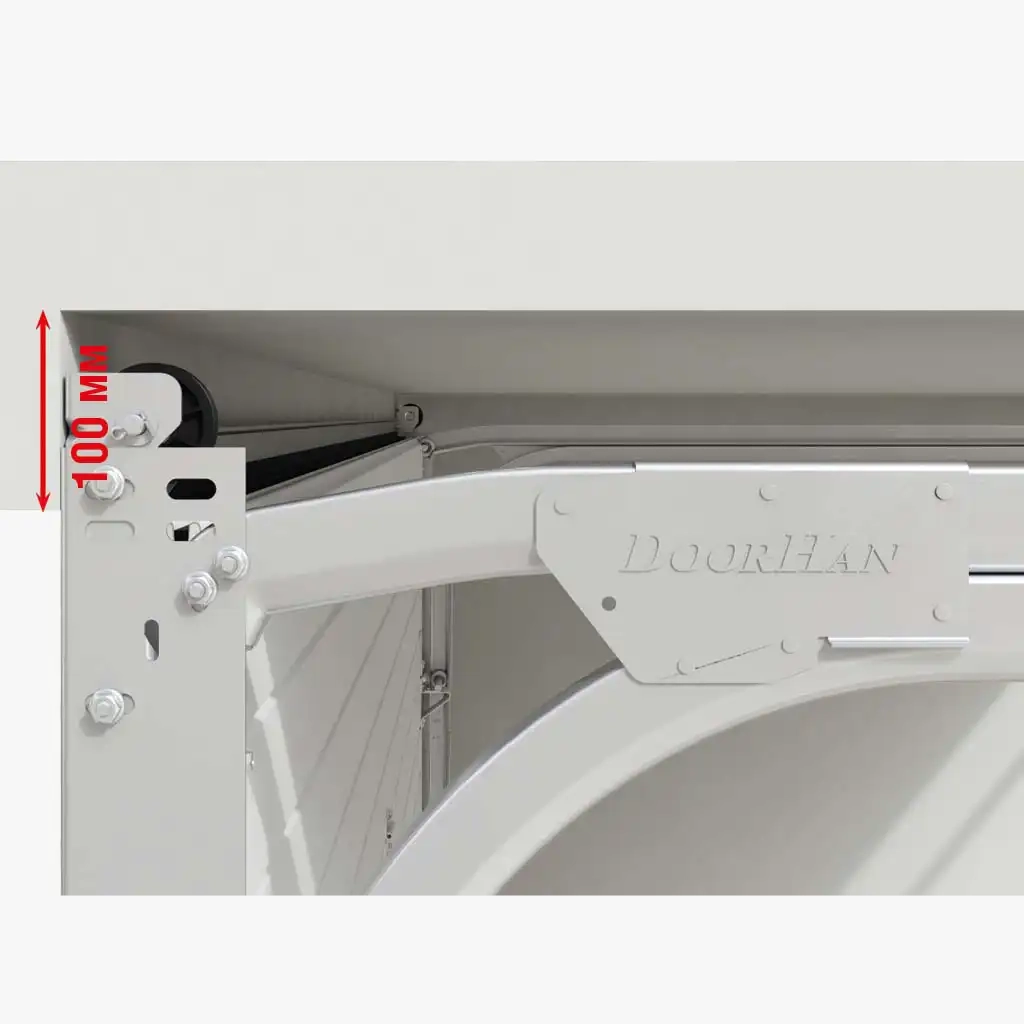

Низкий тип подъема, барабан спереди
Низкий подъем, барабан спереди.
h - высота притолоки ≥ 230 мм(≥ 260 мм под привод))
h - высота притолоки ≥ 230 мм(≥ 260 мм под привод))
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230 (≥ 260 мм под привод) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий тип подъема, барабан спереди (комплект стандартных направляющих RKTN)
Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN)
h - Высота притолоки ≥ 160 мм
h - Высота притолоки ≥ 160 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 552 |
| A2, мм Высота горизонтальной направляющей | А - 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 245 — без потолочного привода, ширина проема до 4 500; до 300 — без потолочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий тип подъема, барабан сзади
Низкий подъем, барабан сзади.
h-Высота притолоки ≥ 150 мм;
h-Высота притолоки с потолочным приводом ≥ 160 мм
h-Высота притолоки ≥ 150 мм;
h-Высота притолоки с потолочным приводом ≥ 160 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ( ≥ 160 с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный подъем
Стандартный подъем.
При H(высоте проема) ≤ 3000 мм - h(высота притолоки) ≥ 350 мм
При H(высоте проема) более 3000 мм - h(высота притолоки) ≥ 420 мм
При H(высоте проема) ≤ 3000 мм - h(высота притолоки) ≥ 350 мм
При H(высоте проема) более 3000 мм - h(высота притолоки) ≥ 420 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| n, мм Перекрытие проема в открытом положении | 300 |
Стандартный наклонный подъем
Стандартный наклонный подъем.
h (высота притолоки) ≥ 500 мм
h (высота притолоки) ≥ 500 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | больше 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
Высокий подъем.
h (высота притолоки) ≥ 660 мм
h (высота притолоки) ≥ 660 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h - 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Высокий наклонный подъем
Наклонный высокий подъем.
h (высота притолоки) ≥ 660 мм
h (высота притолоки) ≥ 660 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем
Вертикальный подъем.
h (высота притолоки) ≥ Н(высота проема) + 500 мм
h (высота притолоки) ≥ Н(высота проема) + 500 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Дизайн панелей полотна секционных ворот
Дизайн Доска в красно-коричневом цвете RAL 8017
Дизайн Широкая полоса в красно-коричневом цвете RAL 8017
Дизайн Горизонтальная полоса Гофра в красно-коричневом цвете RAL 8017
Дизайн Волна в красно-коричневом цвете RAL 8017
Дизайн Филенка в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Верхняя полоса в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Доска в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Широкая полоса в красно-коричневом цвете RAL 8017
Стандартная комплектация секционных ворот
Полотно из стальных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм повышенной прочности, с перфорациями для монтажа
Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.
Торсионный механизм с ресурсом 25 000 циклов и более. Открывание и закрывание полотна ворот без усилий
Ручка для поднятия полотна ворот
Коробка с комплектацией
Дополнительная комплектация
Автоматический потолочный привод с рейкой для низкого и стандартного типа подъёма
Автоматический вальный привод для стандартного, высокого, вертикального, наклонного подъёма
Ручной цепной привод для стандартного, высокого, вертикального, наклонного типа подъёма
Веревочный привод для ручного подъема ворот до 3,5 метров. Для низкого, стандартного, высокого, вертикального, наклонного типа подъёма.
Двух и четырех канальные пульты управления
Кодовая беспроводная клавиатура KEYPAD
Ключ-кнопка KEYSWITCH_N
Фотоэлементы безопасности PHOTOCELL-N
Блок управления воротами с сотового телефона GSM 4.0
Окно акриловое 635х330 с двойным стеклом арт. DH85603
Механический замок позволяет блокировать полотно ворот в закрытом положении
Механическая задвижка (арт. R25135)
Дизайн панелей полотна секционных ворот
Дизайн Доска в красно-коричневом цвете RAL 8017
Дизайн Широкая полоса в красно-коричневом цвете RAL 8017
Дизайн Горизонтальная полоса Гофра в красно-коричневом цвете RAL 8017
Дизайн Волна в красно-коричневом цвете RAL 8017
Дизайн Филенка в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Верхняя полоса в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Доска в красно-коричневом цвете RAL 8017
Дизайн Гладкий лист: Широкая полоса в красно-коричневом цвете RAL 8017
Стандартная комплектация секционных ворот
Полотно из стальных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм повышенной прочности, с перфорациями для монтажа
Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.
Торсионный механизм с ресурсом 25 000 циклов и более. Открывание и закрывание полотна ворот без усилий
Ручка для поднятия полотна ворот
Коробка с комплектацией
Дополнительная комплектация
Автоматический потолочный привод с рейкой для низкого и стандартного типа подъёма
Автоматический вальный привод для стандартного, высокого, вертикального, наклонного подъёма
Ручной цепной привод для стандартного, высокого, вертикального, наклонного типа подъёма
Веревочный привод для ручного подъема ворот до 3,5 метров. Для низкого, стандартного, высокого, вертикального, наклонного типа подъёма.
Двух и четырех канальные пульты управления
Кодовая беспроводная клавиатура KEYPAD
Ключ-кнопка KEYSWITCH_N
Фотоэлементы безопасности PHOTOCELL-N
Блок управления воротами с сотового телефона GSM 4.0
Окно акриловое 635х330 с двойным стеклом арт. DH85603
Механический замок позволяет блокировать полотно ворот в закрытом положении
Механическая задвижка (арт. R25135)
× ❮ ❯ ![]()
